Twarde granulki polistyrenu wychodzą z linii produkcyjnej jako lekkie, białe płyty izolacyjne - a między tymi dwoma stanami zachodzi kilka ściśle kontrolowanych przemian fizycznych. Zrozumienie, jak przebiega proces produkcji styropianu, pozwala ocenić, dlaczego konkretne parametry techniczne - takie jak współczynnik przewodzenia ciepła czy gęstość - są wynikiem decyzji podjętych na każdym etapie wytwarzania, nie zaś właściwością samego surowca.
Artykuł przeprowadza przez pełny ciąg technologiczny przekształcania polistyrenu ekspandowanego (EPS, Expanded Polystyrene) w gotowe płyty izolacyjne - od pierwszego spieniania granulek, przez sezonowanie i formowanie bloków, aż po cięcie i pakowanie. Omówione zostają również mechanizmy kształtowania współczynnika lambda oraz różnice między wytwarzaniem styropianu białego a grafitowego.
- Spienianie wstępne granulek polistyrenu
- Sezonowanie spienionych granulek
- Formowanie bloków styropianowych
- Cięcie bloków na płyty
- Współczynnik lambda i gęstość EPS
- Styropian grafitowy a biały - różnice w produkcji

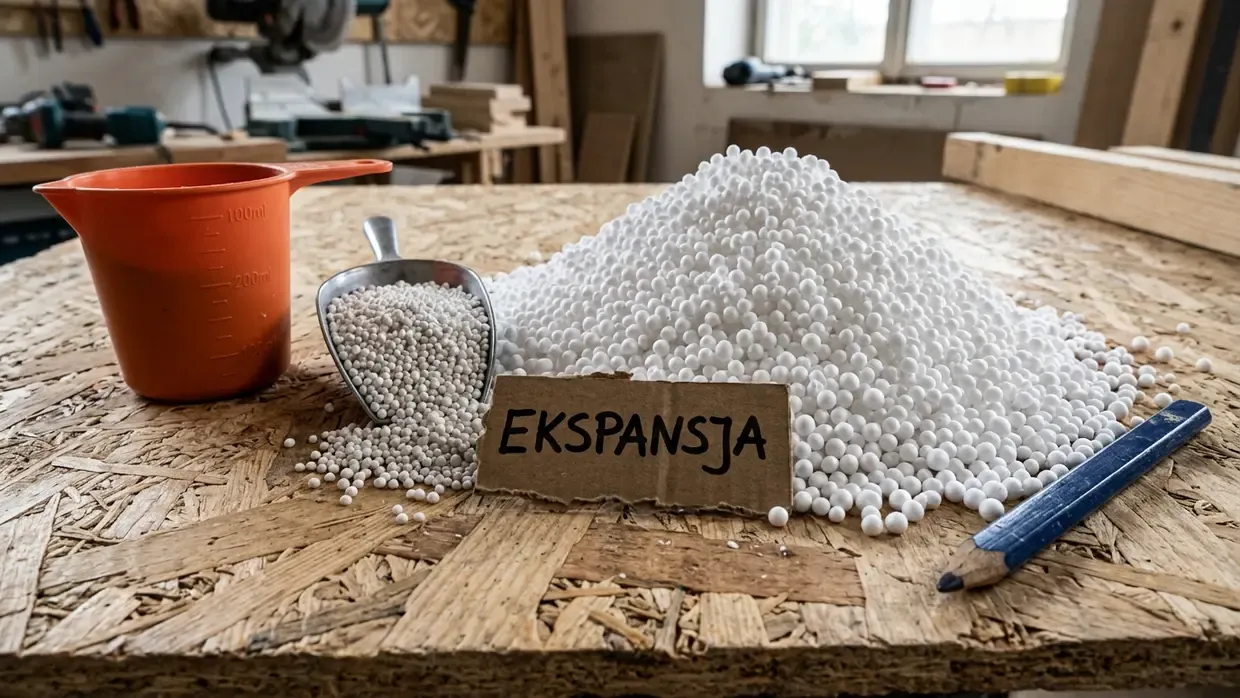

Jak przebiega spienianie wstępne polistyrenu?
Spienianie wstępne to pierwszy etap produkcji styropianu, w którym twarde granulki polistyrenu do spieniania - surowca wytwarzanego w procesach petrochemicznych ze styrenu, benzenu i etylenu - ulegają gwałtownej ekspansji objętościowej. Pod wpływem kontrolowanej temperatury i ciśnienia granulki zwiększają swoją objętość wielokrotnie, przy czym rzeczywisty stopień ekspansji zależy od typu surowca, technologii i docelowej gęstości. To właśnie ten etap decyduje o strukturze komórkowej materiału, która wpływa na wszystkie późniejsze parametry gotowej płyty.
Mechanizm tej przemiany opiera się na działaniu gazu zawartego wewnątrz granulek oraz energii cieplnej dostarczanej przez urządzenia spieniające. Na tym etapie precyzyjne sterowanie temperaturą i ciśnieniem pozwala uzyskać granulki o założonej gęstości - zbyt krótki czas ekspozycji lub zbyt niska temperatura dają niepełną ekspansję, zbyt długi czas prowadzi do nadmiernego rozprężenia i osłabienia struktury komórkowej.
Działanie pentanu jako gazu porotwórczego
Spienianie polistyrenu zachodzi dlatego, że wewnątrz każdej granulki zawarty jest pentan - środek porotwórczy odpowiedzialny za ekspansję materiału. Wzrost temperatury powoduje uwolnienie pentanu w postaci gazowej, co wytwarza ciśnienie działające od wewnątrz struktury polimeru. Pod tym ciśnieniem polimer rozszerza się, tworząc zamkniętokomórkową, porowatą pianę o znacznie większej objętości niż wyjściowa granulka.
Ekspansja granulek pod wpływem pary wodnej
Para wodna jest nośnikiem energii cieplnej wprowadzanym do ekspandera w celu ogrzania granulek i wywołania odparowania oraz rozszerzenia pentanu zawartego w granulkach. Trafia do komory ekspandera w kontrolowanych ilościach, co pozwala na równomierne zmiękczenie powłoki każdej granulki. Na tym etapie precyzja dozowania pary decyduje o jakości całego procesu - zbyt gwałtowne dostarczenie ciepła mogłoby rozerwać formującą się strukturę komórkową, zanim zdąży ona się ustabilizować.
Zmiękczony przez parę polimer staje się plastyczny i poddaje się ciśnieniu uwolnionego pentanu, co umożliwia swobodne, kontrolowane pęcznienie granulek bez uszkodzenia ścianek komórek. Zachowanie zamkniętej struktury komórkowej na tym etapie ekspandowania granulek polistyrenu ma bezpośrednie przełożenie na właściwości izolacyjne gotowego materiału.
Dlaczego sezonowanie spienionych granulek jest konieczne?
Po opuszczeniu ekspandera granulki nie są gotowe do dalszej obróbki - ich struktura jest miękka i podatna na odkształcenia. W środku każdej granulki panuje podciśnienie: gwałtowne ochłodzenie skrapla resztki pentanu, co powoduje, że ciśnienie wewnętrzne spada poniżej atmosferycznego. Poddanie materiału formowaniu w tym stanie skutkowałoby zapadnięciem się struktury komórkowej.
Odpowiedzią na ten problem jest kondycjonowanie - czasowe składowanie spienionych granulek, określane też jako sezonowanie. Trwa ono zazwyczaj od 24 do 48 godzin, w czasie których parametry fizyczne materiału wyrównują się w sposób naturalny. To wymóg fizyczny wynikający bezpośrednio z mechaniki procesu ekspansji, nie opcjonalna przerwa w harmonogramie produkcji.
Stabilizacja ciśnienia wewnętrznego w silosach
Stabilizacja ciśnienia w spienionym polistyrenie zachodzi przez dyfuzję powietrza atmosferycznego do wnętrza komórek granulki. Proces ten przebiega w przewiewnych silosach siatkowych, których konstrukcja zapewnia swobodny przepływ powietrza wokół materiału.
Powietrze przenika przez ścianki komórek stopniowo, wyrównując ciśnienie wewnętrzne z ciśnieniem otoczenia. Stabilizacja struktury następuje właśnie w wyniku tej dyfuzji - granulki odzyskują sprężystość mechaniczną, którą utraciły podczas gwałtownego ochłodzenia po ekspansji. Bez tej sprężystości granulki nie mogą prawidłowo wypełnić formy blokowej ani przenieść naprężeń ściskających podczas formowania.
W jaki sposób formuje się bloki styropianowe?
Formowanie bloków styropianowych to etap, w którym sypki, wysezonowany granulat przekształca się w litą bryłę materiału izolacyjnego. Ustabilizowane granulki są transportowane do kolejnego węzła technologicznego i zasypywane do wielkogabarytowych komór formujących. Następnie poddaje się je ponownej obróbce termicznej, która powoduje scalenie ziaren w jednolity prostopadłościan. Tak powstały blok styropianowy jest półproduktem przeznaczonym do dalszej obróbki mechanicznej.
Spienianie wstępne i formowanie bloków to dwa odrębne etapy, które różnią się zarówno celem, jak i warunkami procesu. Spienianie wstępne zwiększa objętość pojedynczych granulek i kształtuje strukturę komórkową materiału. Formowanie bloków natomiast scala już spieniony i wysezonowany granulat w jednolitą bryłę - bez zmiany struktury wewnętrznej komórek. Właśnie dlatego sezonowanie jest warunkiem koniecznym: granulki bez odzyskanej sprężystości nie wypełniłyby formy równomiernie ani nie przeniosłyby naprężeń ściskających podczas scalania.
Spienianie wtórne w metalowych formach
Na etapie formowania bloków wysezonowane granulki zamknięte w metalowych formach poddawane są działaniu pary wodnej pod ciśnieniem. W odróżnieniu od spieniania wstępnego, granulki wypełniają ograniczoną przestrzeń formy, a dostarczone ciepło i ciśnienie powodują ich dalszą ekspansję oraz wzajemne spajanie.
Rosnące granulki napierają na siebie wzajemnie, co wytwarza wzajemne ciśnienie między ich powłokami. Pod wpływem połączonego działania temperatury i ciśnienia powłoki polimerowe miękną i trwale spiekają się ze sobą w miejscach styku, tworząc homogeniczną strukturę bloku. Celem procesu jest minimalizacja pustych przestrzeni międzykomórkowych - granulki są ze sobą scalane na powierzchniach kontaktu, choć jakość tego scalenia zależy od przebiegu całego procesu.
W jaki sposób tnie się styropian na płyty o odpowiedniej grubości?
Uformowany blok styropianowy przed cięciem przechodzi drugie sezonowanie, trwające od kilku dni do kilku tygodni. Na tym etapie odparowują resztki wilgoci technologicznej, a naprężenia wewnętrzne nagromadzone podczas formowania bloków ulegają redukcji. Dopiero tak przygotowany półprodukt trafia na linię obróbki mechanicznej, gdzie cięcie styropianu na płyty styropianowe o docelowej grubości kończy główny cykl produkcyjny.
Pominięcie lub skrócenie tego drugiego sezonowania odbija się bezpośrednio na geometrii gotowych płyt - blok z nieodprowadzoną wilgocią i niezredukowanymi naprężeniami odkształca się podczas cięcia, co przekłada się na odchyłki wymiarowe gotowego wyrobu. Czas sezonowania jest więc nie tyle elementem harmonogramu, co warunkiem uzyskania powtarzalnej jakości.
Cięcie bloków nagrzanymi drutami oporowymi
Bloki styropianowe tnie się na zautomatyzowanych liniach wyposażonych w rozgrzane druty oporowe, które topią polistyren wzdłuż wyznaczonej linii cięcia. Cięcie termiczne EPS różni się od obróbki mechanicznej tym, że zamiast przecinać strukturę komórkową, miejscowo ją topi - efektem są gładkie krawędzie płyty, których jakość zależy od ustawień maszyny, gęstości i stanu bloku. Eliminuje to jednocześnie powstawanie pyłu polistyrenowego oraz uszkodzeń struktury komórkowej na brzegach gotowego wyrobu.
Wpływ osuszania bloków na tolerancje wymiarowe
Osuszanie bloków przed cięciem to warunek zachowania stabilności wymiarowej gotowych płyt. Wilgoć pozostała w strukturze bloku powoduje późniejsze odkształcenia materiału, dlatego jej usunięcie jest elementem reżimu technologicznego, a nie opcjonalnym krokiem.
Tolerancje wymiarowe EPS zależą bezpośrednio od tego, czy blok był właściwie osuszony przed obróbką. Płyta przycięta z bloku zawierającego resztkową wilgoć może po instalacji zmienić wymiary, tworząc szczeliny między sąsiednimi elementami okładziny. Te szczeliny generują mostki termiczne, które obniżają rzeczywistą skuteczność izolacji całej przegrody budowlanej.
Pakowanie gotowych płyt EPS
Pakowanie styropianu to ostatni etap procesu produkcji, który chroni parametry techniczne wyrobu już po zakończeniu obróbki. Precyzyjnie docięte płyty układa się w stosy i szczelnie owija folią termokurczliwą.
Folia termokurczliwa zabezpiecza płyty przed uszkodzeniami mechanicznymi oraz chroni przed zabrudzeniami podczas transportu i magazynowania. Właściwe przechowywanie EPS z dala od długotrwałej ekspozycji na promieniowanie UV jest istotne, ponieważ może ona pogorszyć właściwości powierzchniowe materiału. Pakowanie EPS w szczelne opakowanie pomaga więc zachować parametry osiągnięte w toku całego procesu technologicznego.
Od czego zależy współczynnik lambda i gęstość styropianu?
Gęstość styropianu oraz współczynnik przewodzenia ciepła to parametry kształtowane świadomie na każdym etapie produkcji, nie efekt uboczny procesu. Obie wartości są ze sobą powiązane i razem decydują o tym, czy gotowa płyta trafi na fasadę budynku, czy pod obciążony fundament. Sterowanie procesem - od czasu i temperatury spieniania wstępnego, przez czas sezonowania, aż po warunki formowania bloków - pozwala uzyskać powtarzalne wyroby o zadeklarowanych parametrach, takie jak EPS 70 lub EPS 100.
Regulacja klas gęstości EPS w maszynie formującej
Parametry wyrobu EPS ustala się na etapie formowania bloków, a nie po ich wycięciu. Maszyna formująca ma stałą objętość, więc to ilość wsadzonego granulatu decyduje o masie gotowego bloku. Im więcej wysezonowanego granulatu zostanie dozowane do formy, tym wyższa gęstość i odporność na ściskanie uzyskanego materiału.
Oznaczenia wyrobów EPS, takie jak EPS 70 czy EPS 100, odnoszą się do deklarowanych parametrów - m.in. wytrzymałości na ściskanie - określonych zgodnie z odpowiednimi normami. Precyzyjne dozowanie pozwala powtarzalnie spełniać wymagania normatywne dla każdego wyrobu. W praktyce oznacza to, że EPS 100 wymaga wtłoczenia większej ilości granulatu do tej samej formy niż EPS 70, co bezpośrednio przekłada się na wyższą wytrzymałość mechaniczną płyty.
Wpływ zawartości powietrza na współczynnik przewodzenia ciepła
Styropian składa się w przeważającej części z powietrza zamkniętego w komórkach polimeru - udział ten jest orientacyjny i może się różnić w zależności od gęstości wyrobu. To właśnie uwięzione, nieruchome powietrze odpowiada za niską wartość współczynnika lambda (λ) i skuteczną termoizolację materiału - powietrze w stanie spoczynku bardzo słabo przewodzi ciepło, a EPS w zasadzie je unieruchamia na masową skalę.
Struktura komórkowa uzyskana podczas spieniania decyduje o tym, jak efektywnie powietrze pozostaje w miejscu. Im drobniejsze i bardziej jednorodne komórki, tym mniej ciepło może się przemieszczać przez materiał. Niejednorodna struktura - z komórkami o różnej wielkości - zaburza tę równowagę i pogarsza parametry termoizolacyjne gotowej płyty.

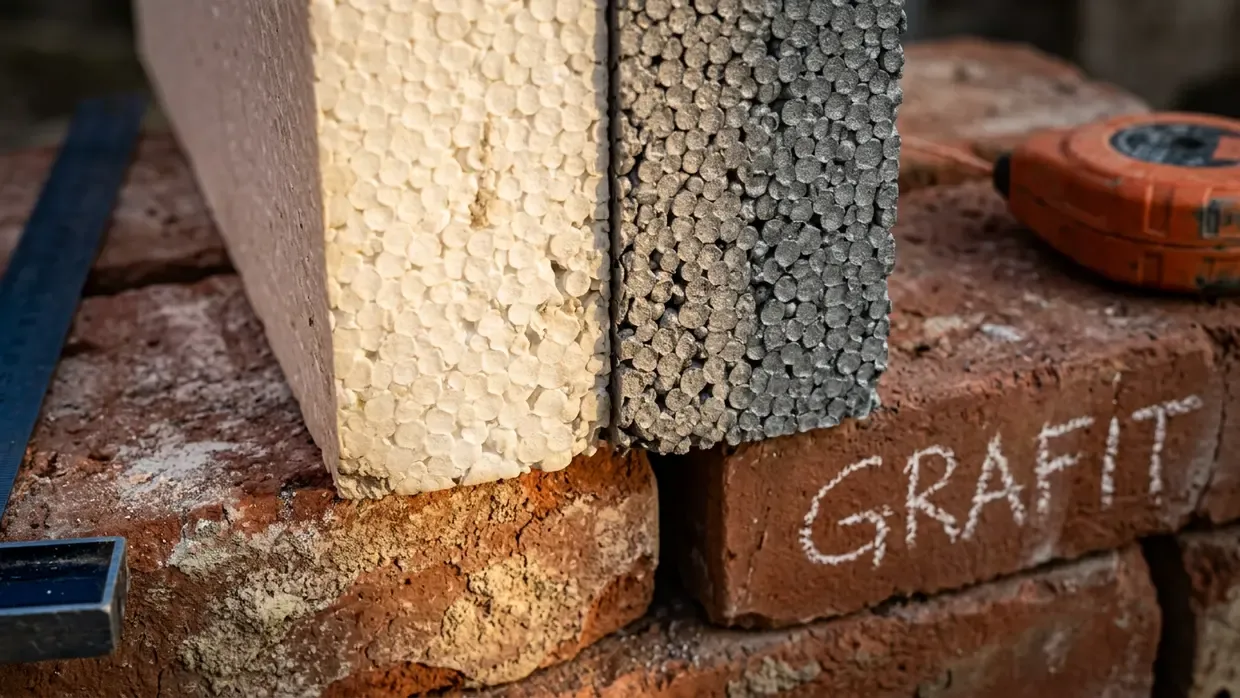

Czym różni się produkcja styropianu grafitowego od białego?
Styropian grafitowy powstaje w tym samym ciągu technologicznym co styropian biały, jednak produkcja styropianu grafitowego wymaga modyfikacji już na etapie przygotowania surowca. Do polistyrenu wprowadzane są dodatki uszlachetniające - przede wszystkim grafit - które nadają materiałowi charakterystyczny szary kolor.
Grafit pełni w strukturze EPS funkcję absorbera promieniowania podczerwonego, ograniczając przepływ ciepła przez promieniowanie cieplne wewnątrz płyty - mechanizm transportu ciepła, który w białym styropianie nie jest w żaden sposób blokowany. Efektem jest korzystniejszy współczynnik przewodzenia ciepła λ przy tej samej grubości materiału.
Obecność ciemnych domieszek zwiększa absorpcję promieniowania słonecznego, co wymaga ostrożniejszego obchodzenia się z materiałem na budowie. Na etapie sezonowania i cięcia wymaga to większej precyzji niż w przypadku białego styropianu - szary materiał jest bardziej wrażliwy na nierównomierne zmiany temperatury, co może wpłynąć na tolerancje wymiarowe gotowych płyt.
Jak proces produkcji styropianu przekłada się na wybór odpowiedniego materiału do izolacji?
Każdy etap opisanego ciągu technologicznego, od spieniania wstępnego przez sezonowanie i formowanie bloków, aż po cięcie i pakowanie, ma bezpośredni wpływ na parametry gotowej płyty. Gęstość wyrobu, wartość współczynnika lambda oraz jednorodność struktury komórkowej nie są przypadkowe, lecz wynikają z precyzyjnych decyzji podejmowanych na każdym kroku produkcji. Zrozumienie tej zależności pozwala ocenić, dlaczego EPS 100 sprawdza się pod obciążonym fundamentem, a styropian grafitowy oferuje lepszą termoizolację przy tej samej grubości niż biały odpowiednik. Właściwie dobrany materiał to taki, którego parametry odpowiadają konkretnym wymaganiom przegrody budowlanej.
