Źle ułożony XPS pod posadzką może zniszczyć cały jastrych. Szczeliny między płytami i brak folii separacyjnej są najczęstszą przyczyną pękania wylewki po kilku miesiącach. Dlatego układanie XPS pod posadzkę wymaga trzymania się konkretnej kolejności prac, a nie improwizacji na budowie.
Jak przygotować podłoże i wykonać hydroizolację pod XPS?
XPS wymaga stabilnego, wyrównanego i zabezpieczonego przed wilgocią podłoża. Może to być warstwa chudego betonu (chudziaka), zagęszczonego piasku lub inna prawidłowo przygotowana warstwa konstrukcyjna, w zależności od projektu. Kluczowe jest, aby podłoże było stabilne, a wilgoć z gruntu odcięta zanim ułoży się płyty termoizolacyjne.
Na tej bazie rozkłada się warstwę wodoszczelną, na przykład papę termozgrzewalną, która chroni termoizolację przed wilgocią z gruntu. Płyty XPS układa się dopiero po niej. Ciągłość hydroizolacji decyduje o trwałości całego układu podposadzkowego. XPS ma nasiąkliwość na poziomie 0,5-1,5%, co uzasadnia jego zastosowanie do izolacji na gruncie, gdzie materiał ma stały kontakt z wilgocią.
Jakie są dopuszczalne nierówności podłoża pod styrodur?
Podłoże pod płyty XPS nie musi być idealnie wypoziomowane, powinno być jednak w miarę równe, bez większych zagłębień i wypukłości. Sprawdza się to poziomicą, przykładając ją w kilku miejscach na powierzchni, gdzie powstanie podkład podłogowy.
Większe odchyłki przenoszą się na warstwę termoizolacji i powodują jej klawiszowanie: płyty XPS uginają się pod krokiem lub obciążeniem, mimo że są ułożone prawidłowo. Nierówne podłoże prowadzi też do pękania wierzchniej wylewki pod obciążeniem użytkowym, bo podkład podłogowy nie ma równego oparcia na całej powierzchni.
Jaką grubość powinna mieć folia przeciwwilgociowa pod płyty?
Folia przeciwwilgociowa pod płyty XPS powinna mieć grubość zwykle w zakresie 0,2-0,3 mm. Najczęściej stosuje się folię PE o takiej grubości, układaną na wyrównanym podłożu przed montażem termoizolacji. Arkusze folii łączy się z zakładami o szerokości 10-15 cm, co zapewnia szczelność warstwy. Tak wykonana folia odcina dostęp pary wodnej z gruntu do XPS na cały okres użytkowania podłogi.

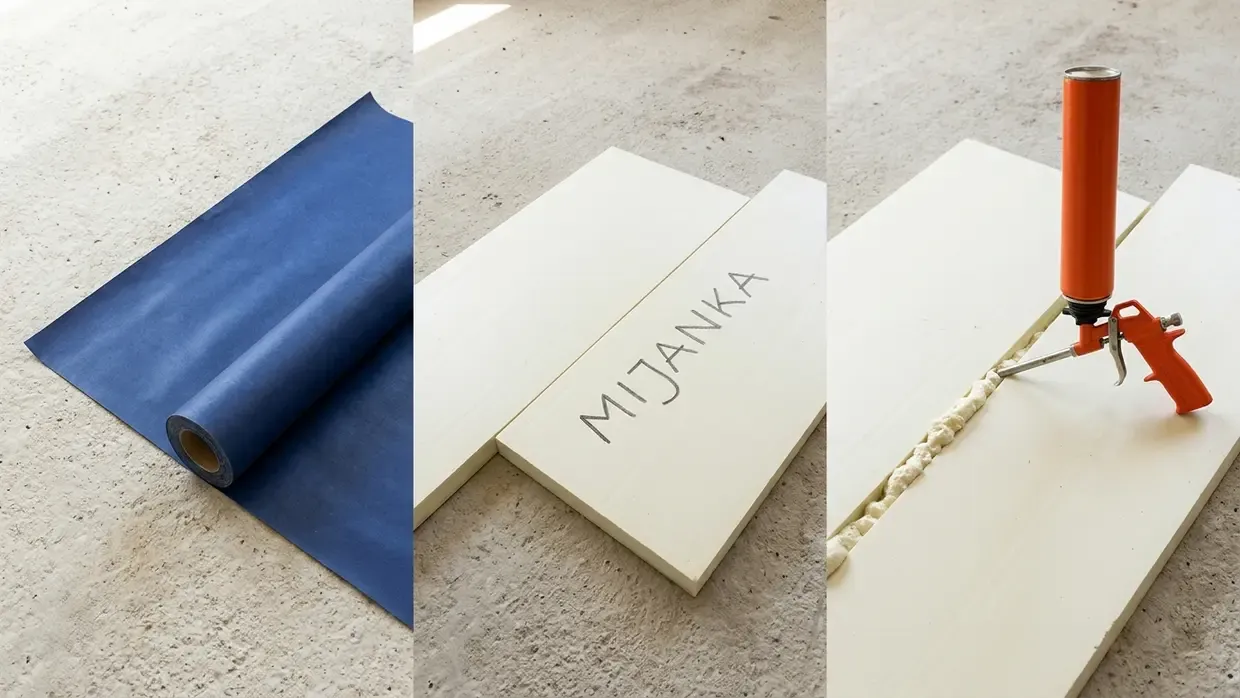

Jak prawidłowo układać i uszczelniać płyty XPS pod posadzkę?
Płyty polistyrenu ekstrudowanego (XPS) układa się bezpośrednio na hydroizolacji. Docina się je nożem termicznym, zachowując możliwie małe szczeliny montażowe między płytami. Przed ułożeniem płyt montuje się wzdłuż ścian dylatację obwodową z taśmy lub cienkich pasów pianki. Zapobiega ona pękaniu wylewki podczas pracy termicznej budynku.
Dlaczego styrodur należy układać w systemie na mijankę?
Płyty XPS układa się na mijankę, ponieważ przesunięcie styków w kolejnych rzędach eliminuje liniowe mostki termiczne, przez które ciepło ucieka z posadzki do podłoża. Oznacza to, że złącza płyt w jednym rzędzie nie leżą w linii ze złączami rzędu sąsiedniego. W układach dwuwarstwowych zachowanie tego przesunięcia między warstwami dodatkowo ogranicza mostki termiczne, jeśli wymaga tego projekt izolacji cieplnej podłogi.
Mostek termiczny powstaje, gdy szczeliny między płytami układają się w jednej linii na całej długości pomieszczenia. Tworzy to ciągłą drogę o niższej izolacyjności niż pełny materiał XPS. Luźne ułożenie płyt bez zachowania mijanki znacznie obniża efektywność energetyczną podłogi, nawet gdy same płyty mają odpowiednią grubość i parametry.
Czym wypełnić szczeliny między płytami termoizolacji?
Szczeliny między płytami XPS szersze niż 5 mm wypełnia się przede wszystkim pianką poliuretanową niskoekspansywną. Ten etap montażu wykonuje się po ułożeniu izolacji na mijankę, jeszcze przed nałożeniem folii separacyjnej. Wąskie przerwy, do 2 mm, zamykają się samoczynnie podczas dociskania płyt, więc uszczelniacza wymagają tylko luki powyżej 5 mm.
Do styroduru XPS nie stosuje się klejów z rozpuszczalnikami ani agresywnych substancji chemicznych, bo rozpuszczają strukturę komórkową płyty i tworzą trwałe uszkodzenia. Stosuje się preparaty bezrozpuszczalnikowe:
- piankę poliuretanową niskoekspansywną,
- kleje bitumiczne,
- kleje polimerowe przeznaczone do XPS.
Pianka poliuretanowa niskoekspansywna sprawdza się przy szczelinach o zmiennej szerokości, ponieważ wypełnia nierówne przerwy bez nadmiernego rozpychania płyt. Kleje bitumiczne i kleje polimerowe do XPS wykorzystuje się głównie do klejenia i mocowania płyt, a nie jako standardowy materiał do wypełniania szczelin.

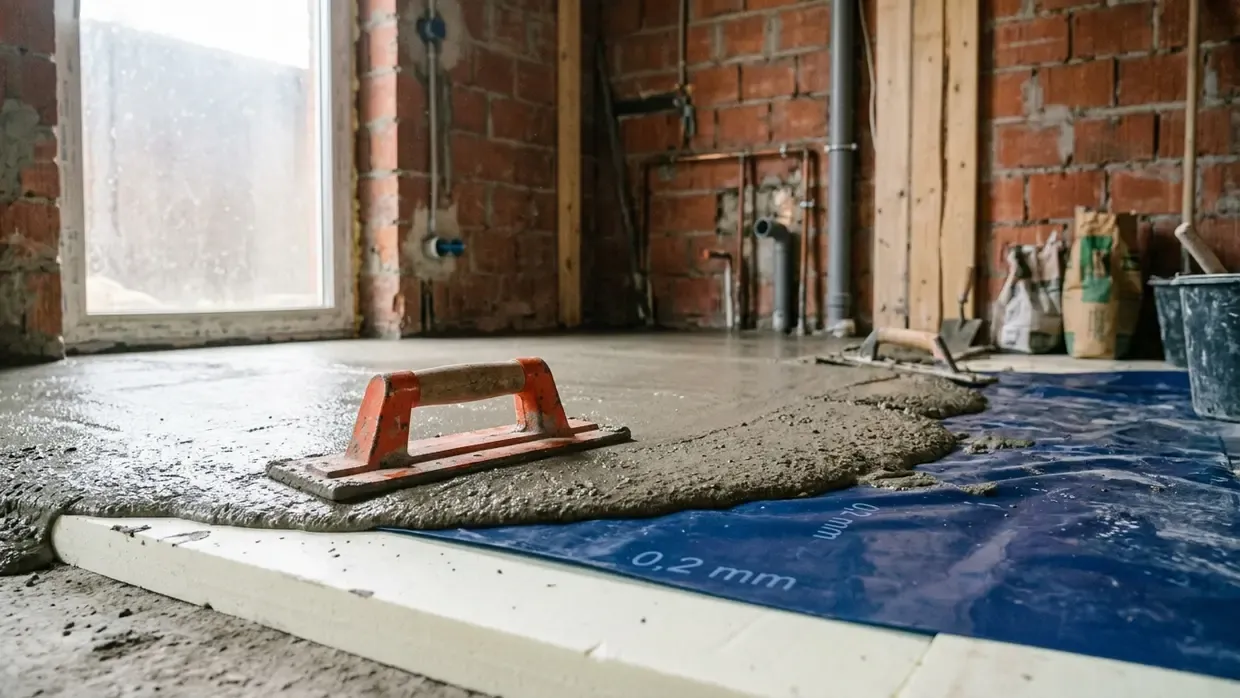

Jak zabezpieczyć XPS folią separacyjną i wylać warstwę dociskową?
Po uszczelnieniu szczelin między płytami XPS kolejnym krokiem jest zabezpieczenie termoizolacji folią separacyjną i wykonanie warstwy dociskowej. Ta warstwa jest podkładem pod wykończenie posadzki i wywiera znaczny nacisk na leżące pod nią płyty XPS. Na tym etapie ważny jest dobór styroduru o odpowiedniej klasie twardości: wytrzymałość na ściskanie CS(10) zwykle nie mniejsza niż 250 kPa przy 10% odkształceniu ogranicza ryzyko osiadania podłogi pod ciężarem jastrychu, choć ostateczna stabilność zależy także od grubości warstw, rozkładu obciążeń i jakości podłoża.
Jak uniknąć wnikania mleczka cementowego w warstwę izolacji?
Ochronę przed mleczkiem cementowym zapewnia folia separacyjna ułożona bezpośrednio na płytach XPS przed wylaniem jastrychu. Działa ona jako warstwa poślizgowa i blokuje przedostawanie się płynnego mleczka w szczeliny między płytami podczas wylewania warstwy dociskowej. Bez tego zabezpieczenia mleczko cementowe wnika w połączenia płyt i po zastygnięciu tworzy sztywne mostki akustyczne i termiczne, które obniżają skuteczność całego układu XPS.
Jaka powinna być grubość wylewki cementowej lub anhydrytowej?
Grubość warstwy dociskowej zależy od jej rodzaju i od tego, czy pod posadzką biegną rury ogrzewania podłogowego, a konkretne wartości określa zwykle producent systemu. Wylewka anhydrytowa jest zazwyczaj cieńsza niż jastrych cementowy wykonywany bez rur grzewczych w konstrukcji.
Przy montażu ogrzewania podłogowego grubość wylewki cementowej jest większa niż w układzie bez ogrzewania, aby zapewnić stabilne podparcie rur grzewczych i pozwolić jastrychowi równomiernie rozprowadzać ciepło po całej powierzchni posadzki.
Jakich błędów wykonawczych unikać przy montażu XPS pod wylewki?
Nawet dobrze dobrany XPS traci właściwości izolacyjne, gdy ekipa wykonawcza popełni błąd montażowy. Trzy błędy niszczą izolację najczęściej:
- układanie płyt bez zachowania mijanki
- pominięcie folii separacyjnej
- mocowanie mechaniczne, które przebija strukturę termoizolacji
Każdy z tych błędów prowadzi do innych konsekwencji: od mostków termicznych, przez pękanie posadzki, aż po trwałe uszkodzenie zamkniętokomórkowej struktury polistyrenu, która odpowiada też za izolację akustyczną warstwy podłogowej.
Czy płyty XPS można mocować do podłoża za pomocą kołków?
W układzie pod posadzką płyt XPS zasadniczo nie mocuje się kołkami. Mocowanie mechaniczne, powszechne przy dociepleniach elewacji czy w innych zastosowaniach XPS, w tym konkretnym układzie pod wylewką nie jest wskazane, bo kołkowanie przebija strukturę XPS, może naruszyć jej ciągłość i zwiększyć ryzyko powstania dróg ucieczki ciepła.
Pod posadzką płyty XPS dociska się wyłącznie ciężarem wylewki, bez elementów mocujących. Jeśli płyty wymagają dodatkowej stabilizacji przed wylaniem warstwy dociskowej, stosuje się kleje, nigdy kołki.
Dlaczego brak folii separacyjnej jest groźny dla termoizolacji?
Brak folii separacyjnej pozwala wodzie zarobowej i mleczku cementowemu wnikać w szczeliny między płytami XPS. Przy wylaniu jastrychu bezpośrednio na styrodur może to prowadzić do częściowego zespolenia warstwy termoizolacji z warstwą dociskową. Zespolone warstwy utrudniają niezależną pracę posadzki, a swobodna praca termiczna jest jednym z warunków jej trwałości, więc ograniczenie tego ruchu zwiększa ryzyko pękania wylewki. Mleczko cementowe, które wniknie w szczeliny, powoduje też zawilgocenie izolacji i degraduje parametry cieplne całego układu podłogowego.
Jak przeprowadzić kontrolę jakości ułożenia XPS przed wylewką?
Kontrolę jakości ułożenia XPS przeprowadza się przed wylaniem wylewki, bo po zakryciu izolacji betonem wykrycie nieszczelności jest znacznie trudniejsze i zwykle wymaga inwazyjnych metod, takich jak kucie posadzki, choć część wad można częściowo ujawnić także metodami nieinwazyjnymi, na przykład badaniem termowizyjnym. W inwestycjach wielorodzinnych i deweloperskich weryfikacja montażu jest etapem, który decyduje o odbiorze prac przed dopuszczeniem ekipy betoniarskiej. Przepisy dla budownictwa energooszczędnego, w tym warunki techniczne WT 2021, określają wymagania dotyczące współczynnika przenikania ciepła U dla podłogi na gruncie, zależne od typu budynku i przegrody. Taki wymóg wymusza pełną szczelność układu XPS, bo każda szczelina obniża efektywną izolacyjność całego układu i zwiększa ryzyko powstania mostków termicznych.
Jak zmapować szczeliny w izolacji za pomocą kamery termowizyjnej?
Szczeliny w izolacji XPS wykrywa się badaniem termowizyjnym przeprowadzonym przy odpowiedniej różnicy temperatur, które pokazuje miejsca nieszczelnego przylegania płyt do siebie. Kontrola jakości izolacji tą metodą działa bezinwazyjnie: kamera termowizyjna nie wymaga kucia ani rozbierania żadnej warstwy układu.
Kamera termowizyjna ujawnia dwa typy usterek: miejsca, w których płyty XPS nie stykają się szczelnie, oraz miejsca, gdzie wykonawca pominął wypełnienie szczeliny pianką PUR. Oba te defekty tworzą mostki cieplne, widoczne na obrazie termowizyjnym jako punkty o odmiennej temperaturze na tle jednolitej warstwy izolacji.
Wykryte mostki cieplne uszczelnia się natychmiast, jeszcze przed rozłożeniem folii separacyjnej na XPS. Ten moment kontroli jest ostatnim, w którym naprawa szczeliny jest możliwa bez ingerencji w wyższe warstwy posadzki.
Ile trwa ułożenie XPS pod posadzkę i jaki jest koszt robocizny?
Ułożenie płyt XPS pod typową posadzką o powierzchni 100 m² zajmuje 1 dzień roboczy dla doświadczonej, 2-osobowej ekipy. Ten czas układania styroduru dotyczy standardowego rozkładu pomieszczeń, bez nietypowych skomplikowań geometrii.
Koszt robocizny zależy od regionu i firmy wykonawczej, a jego dokładna wysokość wymaga indywidualnej wyceny. Cennik usług budowlanych w tym zakresie zależy od stopnia skomplikowania układu pomieszczeń oraz konieczności docinania materiału wokół ścianek, słupów czy instalacji.
Dla inwestora dokładne wykonanie tego etapu wpływa na niższe rachunki za ogrzewanie w całym okresie użytkowania budynku.
Jak prawidłowo ułożony XPS pod posadzkę wpływa na trwałość całej podłogi?
Cały proces układania XPS pod posadzkę to ciąg zależnych od siebie etapów: wyrównane i zaizolowane podłoże, płyty ułożone na mijankę z uszczelnionymi szczelinami, folia separacyjna i dopiero na końcu warstwa dociskowa. Pominięcie lub odwrócenie kolejności któregokolwiek z tych kroków, na przykład brak folii separacyjnej albo mocowanie płyt kołkami, prowadzi do mostków termicznych, pękania jastrychu i trwałego uszkodzenia izolacji. Dla inwestora oznacza to, że warto sprawdzić, czy ekipa stosuje mijankę, właściwe uszczelnienie i folię separacyjną, zanim wyleje wylewkę, bo po zabetonowaniu naprawa jest trudna i kosztowna. W inwestycjach wielorodzinnych kontrola termowizyjna przed wylaniem posadzki jest praktycznym sposobem odbioru prac bez konieczności kucia. Jeśli planujesz układanie XPS pod posadzkę i chcesz sprawdzić ofertę styropianu w Twojej okolicy, zapraszamy do kontaktu i zapytania o termin realizacji.
