Źle wykonane kołkowanie styropianu może skończyć się odspojeniem całej elewacji, nawet jeśli klej trzyma pozornie mocno. W systemach ETICS łączniki mechaniczne to drugi, niezależny poziom zabezpieczenia mocowania płyt izolacyjnych, który decyduje o trwałości termoizolacji na dziesiątki lat.

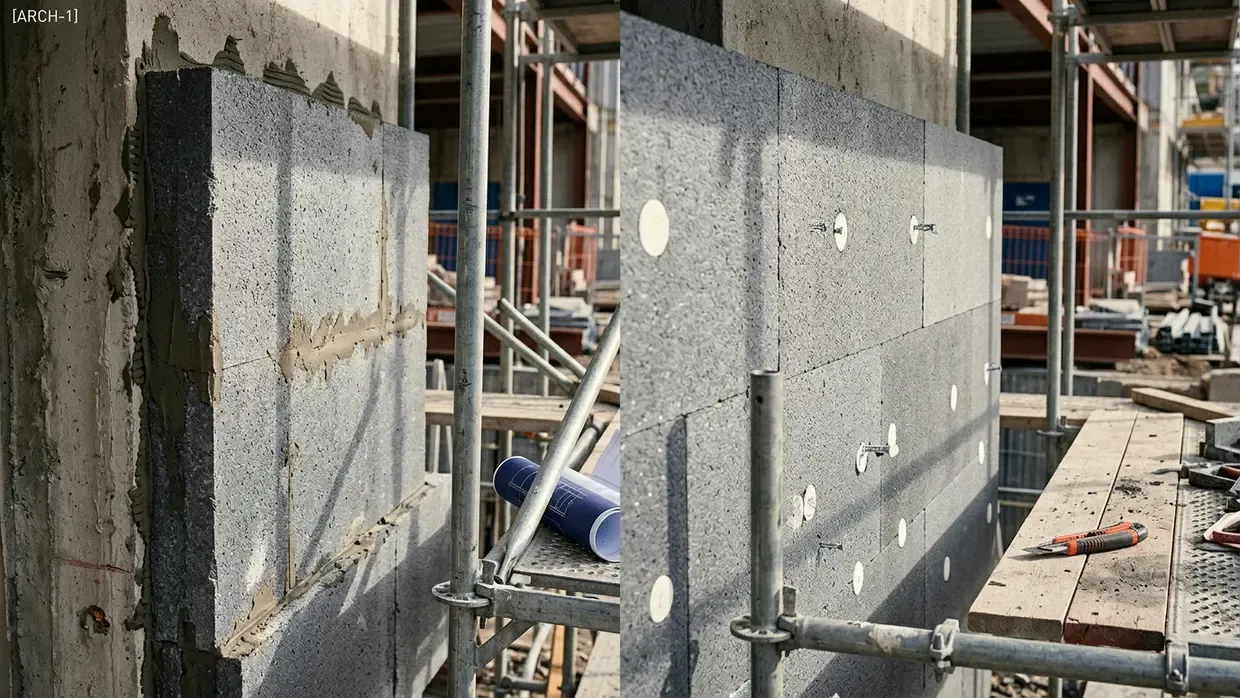

Kiedy można rozpocząć kołkowanie styropianu i czy zawsze jest konieczne?
Kołkowanie styropianu to mechaniczne mocowanie izolacji, które uzupełnia zaprawę klejową, nie zastępuje jej. Mocowanie mechaniczne jest bezwzględnie wymagane w systemach ETICS na słabych podłożach oraz wszędzie tam, gdzie sama zaprawa klejowa lub pianoklej nie przeniosą obciążeń. Styropian mocowany wyłącznie na kołki, bez warstwy kleju, to błąd wykonawczy. Obie metody muszą działać razem.
Czas wiązania chemii budowlanej decyduje o tym, kiedy można bezpiecznie przystąpić do montażu łączników. Ingerencja mechaniczna przed pełnym związaniem zaprawy destabilizuje układ - płyta może się przesunąć lub odspojić jeszcze przed osadzeniem kołka. Prace kołkowania należy prowadzić w temperaturze powyżej 0°C, aby chemia budowlana zachowała wymagane właściwości wiążące.
Po jakim czasie od przyklejenia płyt można kołkować?
Wiercenia otworów nie wolno zaczynać przed całkowitym związaniem zaprawy klejowej. W praktyce oznacza to odczekanie co najmniej 24-48 godzin od przyklejenia płyt do ściany. Dokładny czas zależy od produktu, temperatury i wilgotności powietrza, dlatego należy sprawdzić kartę techniczną stosowanej zaprawy.
Zbyt wczesne kołkowanie może trwale osłabić przyczepność kleju i spowodować przesunięcie płyt. Raz przemieszczona płyta nie wraca do pierwotnej pozycji, a naprawa wymaga demontażu i ponownego klejenia.
Od jakiej wysokości budynku kołkowanie jest obowiązkowe?
Obowiązek kołkowania mechanicznego wynika z rosnącego obciążenia wiatrem wraz z wysokością budynku. Powyżej pewnej wysokości - którą w praktyce wyznacza projekt techniczny, obliczenia obciążenia wiatrem i instrukcja konkretnego systemu ETICS - siły ssące wiatru osiągają poziom, przy którym samo klejenie nie zapewnia trwałego mocowania płyt. Wymagania określają normy budowlane właściwe dla danej strefy wiatrowej oraz dokumentacja systemu ociepleń. Norma PN-EN 1991-1-4 dotycząca oddziaływań wiatru na konstrukcje stanowi podstawę do obliczeń, na których projektant opiera dobór liczby i rozmieszczenia kołków.
Siły ssące wiatru rosną wraz z wysokością, a strefa wiatrowa i lokalizacja inwestycji mają bezpośredni wpływ na wymagania montażowe. Budynek tej samej wysokości może wymagać różnej liczby kołków w zależności od strefy. Projekt techniczny lub dokumentacja systemu ETICS każdorazowo wskazuje minimalne parametry mocowania dla konkretnego obiektu.
Dlaczego słabe podłoża wymagają obowiązkowego kołkowania?
Na słabych podłożach kołkowanie jest obowiązkowe, bo samo klejenie nie przenosi wystarczających sił wyciągających. Dotyczy to budynków modernizowanych ze starym tynkiem oraz konstrukcji z kruchego betonu komórkowego.
W takich przypadkach łączniki mechaniczne przejmują siły wyciągające, gwarantując stabilność układu ociepleniowego niezależnie od nośności powierzchniowej muru. Stare tynki mogą mieć obniżoną przyczepność lub lokalne odspojenia, przez co warstwa kleju nie ma pewnego oparcia na całej powierzchni płyty. Kruchy beton komórkowy ma niską wytrzymałość na wyrwanie, więc klej nie utrzyma termoizolacji pod wpływem długotrwałych obciążeń.
Ile kołków na m² styropianu należy zastosować w różnych strefach budynku?
Liczba kołków na m² nie jest stała. Projekt techniczny musi różnicować zagęszczenie łączników zależnie od strefy elewacji i lokalnego obciążenia wiatrem. Siły podciśnienia działające na izolację podczas silnego wiatru nie rozkładają się równomiernie po całej elewacji - ich wartość zależy od strefy wiatrowej, wysokości, ekspozycji i geometrii budynku. Narożniki i krawędzie są narażone na znacznie wyższe zawirowania powietrza niż płaskie połacie ściany.
Ile kołków na m² stosuje się w strefie środkowej?
W strefie środkowej elewacji stosuje się orientacyjnie 4-6 łączników na m². Dokładna liczba wynika z obliczeń projektowych i wymagań konkretnego systemu ETICS.
Ile kołków na m² stosuje się w strefie krawędziowej?
W strefach krawędziowych i narożnych o szerokości 1-2 metrów podciśnienie aerodynamiczne osiąga najwyższe wartości na całej elewacji. Liczba kołków musi wzrosnąć - orientacyjnie do 6-8 sztuk na m², a w skrajnych przypadkach nawet więcej, zgodnie z obliczeniami projektowymi i wymaganiami systemu. Zawirowania wiatru w tych strefach generują siły ssące zdolne do zerwania izolacji ze ściany szczytowej.
Czym różni się schemat rozmieszczenia kołków typu T od typu W?
Płyty styropianowe mocuje się według różnych wzorów geometrycznych, zależnych od zaleceń producenta systemu. W schemacie typu T kołki trafiają w narożniki płyty oraz w jej środek, co równomiernie rozkłada siły na całej powierzchni. Schemat typu W polega na naprzemiennym mocowaniu w pełnych częściach płyt, tak by punkty mocowania nie pokrywały się ze spoinami.
Wybór schematu rozmieszczenia wynika z zaleceń producenta systemu ociepleń oraz kształtu płyty. Różne wzory zapewniają inną geometrię przenoszenia obciążeń, dlatego decyzję podejmuje się na podstawie dokumentacji technicznej konkretnego systemu.
Jak dobrać długość i rodzaj kołków do grubości styropianu?

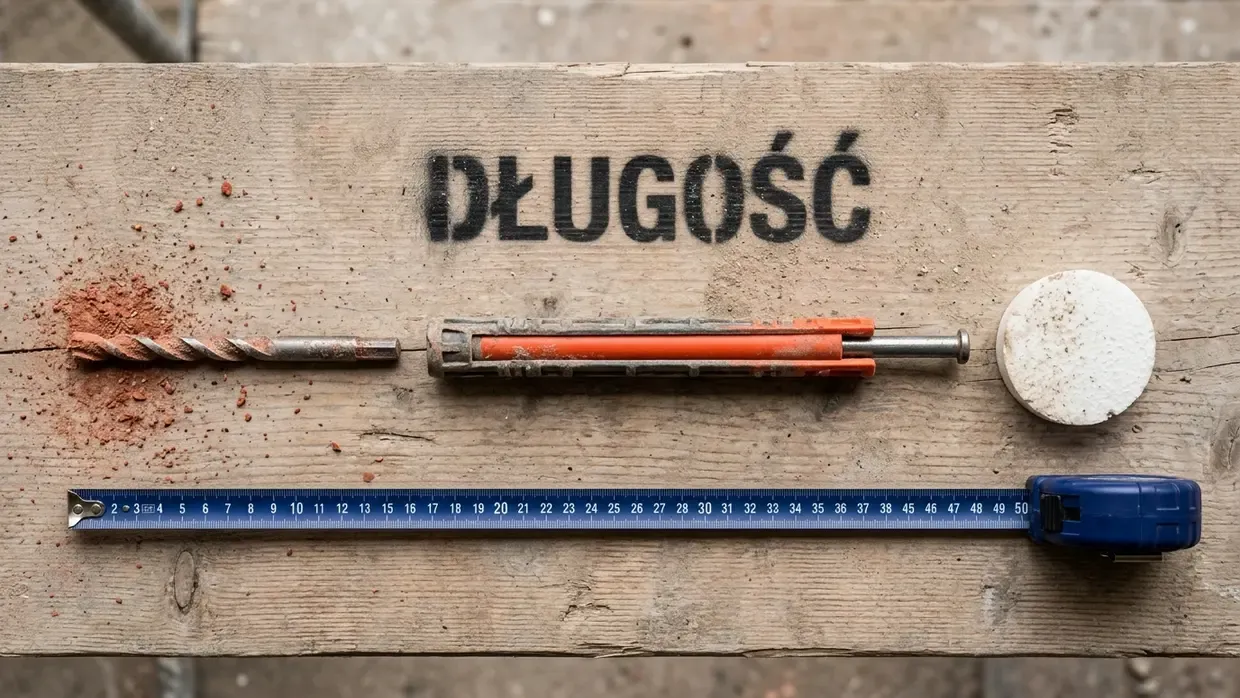

Długość kołka wynika z prostego równania: suma grubości styropianu, warstwy zaprawy klejowej i wymaganej głębokości zakotwienia w murze daje minimalną długość łącznika zapewniającą odpowiednią nośność na wyrywanie. Materiał trzpienia - plastikowy lub metalowy - wpływa bezpośrednio na parametry cieplne przegrody, więc dobór rodzaju łącznika to nie tylko kwestia wytrzymałości, lecz także skuteczności izolacji termicznej.
Jak obliczyć długość kołka do styropianu?
Całkowitą długość kołka oblicza się ze wzoru: grubość styropianu + grubość zaprawy klejącej (1-2 cm) + minimalna głębokość zakotwienia w podłożu. Dla styropianu o grubości 10 cm i warstwie zaprawy 1 cm, przy podłożu betonowym wymagającym zakotwienia 5 cm, minimalna długość kołka wynosi 16 cm. Przy podłożu z pustaka, gdzie wymagane zakotwienie jest większe, ta sama izolacja wymaga odpowiednio dłuższego kołka. Przed zakupem warto sprawdzić jak dobrać grubość styropianu na elewacje, aby system spełniał normy cieplne.
Zbyt krótki kołek nie utrzyma ciężaru warstwy zbrojonej ani tynku cienkowarstwowego, co grozi odspojeniem układu izolacyjnego od ściany nośnej.
Czym różni się trzpień plastikowy od stalowego?
Trzpień polipropylenowy (PP) znacząco ogranicza przewodzenie ciepła przez łącznik, ponieważ polipropylen ma znacznie niższą przewodność cieplną niż metal. Kołki z trzpieniem PP mają jednak mniejszą nośność niż odpowiedniki ze stali ocynkowanej. Stal znosi duże obciążenia mechaniczne, ale bez izolacji główki tworzy mostki termiczne obniżające skuteczność docieplenia i mogące prowadzić do wykraplania się wilgoci na ścianie.
Wybór między trzpieniem PP a stalowym zależy od wymaganej nośności, dopuszczalnego poziomu strat ciepła oraz wymagań konkretnego systemu ETICS i jego aprobaty technicznej. Dobór łącznika każdorazowo powinien wynikać z dokumentacji systemowej i obliczeń projektowych.
Jaką średnicę powinien mieć talerzyk łącznika?
Talerzyk kołka stosowanego do styropianu powinien mieć odpowiednią powierzchnię docisku - zwykle co najmniej około 60 mm średnicy, choć dokładne wymagania zależą od konkretnego łącznika i systemu ETICS. Ta powierzchnia docisku równomiernie rozkłada siłę mocowania na materiale EPS bez jego przeciskania. Zbyt mały talerzyk koncentruje nacisk w jednym punkcie i mechanicznie uszkadza strukturę płyty. Wełna mineralna, jako materiał twardszy niż styropian, często wymaga talerzyków o jeszcze większej średnicy.
Jak głęboko powinien być zakotwiony kołek w ścianie nośnej?
Głębokość zakotwienia zależy od materiału ściany nośnej oraz typu łącznika i wymagań jego aprobaty technicznej. Niezastosowanie minimalnych wartości głębokości zakotwienia skutkuje brakiem rozparcia i luźnym osadzeniem kołka - łącznik nie przenosi wtedy sił wyrywających i nie spełnia swojej funkcji. Minimalne głębokości różnią się zależnie od podłoża (wartości orientacyjne, każdorazowo wg aprobaty łącznika):
| Podłoże | Minimalna głębokość zakotwienia |
|---|---|
| Beton | co najmniej 4 cm |
| Cegła pełna | min. 5 cm |
| Beton komórkowy, gazobeton, silikaty, pustaki ceramiczne | min. 8 cm |
Jak głęboko zakotwić kołek w betonie i cegle pełnej?
W betonie wymagana głębokość osadzenia zależy od typu łącznika i jego aprobaty technicznej - orientacyjnie wynosi co najmniej 4 cm, jednak konkretne wartości należy każdorazowo sprawdzać w dokumentacji systemu. Beton jest twardym podłożem o wysokiej gęstości, więc stosunkowo krótkie zakotwienie zapewnia wystarczający opór wyrywający. Cegła pełna wymaga głębokości minimum 5 cm - zwarta struktura generuje wysokie tarcie na całej długości trzpienia, co uzasadnia nieco większą wymaganą głębokość niż w betonie.
Jak głęboko zakotwić kołek w betonie komórkowym i pustakach?
W betonie komórkowym, gazbetonie, silikatach i pustakach ceramicznych wymagana głębokość zakotwienia jest większa niż w betonie zwykłym - dla poszczególnych materiałów i typów łączników wartości te różnią się i należy je każdorazowo sprawdzać w aprobacie technicznej łącznika oraz dokumentacji systemu ETICS. Materiały te mają porowatą lub szczelinową strukturę, która obniża opór wyrywający w porównaniu z betonem czy cegłą pełną.
Do betonu komórkowego i gazobetonu stosuje się kołki wkręcane z przedłużoną strefą rozporu. Wcinają się one w materiał zamiast go rozkuwać, chroniąc kruche ścianki przed pękaniem. W pustakach ceramicznych standardowy trzpień rozporowy mógłby trafić w pustkę powietrzną i nie uzyskać żadnego chwytu - kołki wkręcane rozkładają siłę mocowania na większą długość, omijając ten problem.
Dlaczego otwór pod kołek musi być głębszy od zakotwienia?
Otwór pod kołek musi być o 10-15 mm głębszy niż planowana głębokość zakotwienia, aby pył i zwierciny na dnie nie blokowały wsunięcia tulejki. Bez tego zapasu tulejka oprze się na urobku i nie osiągnie wymaganej głębokości, co skutkuje niepełnym rozparciem i obniżoną nośnością punktu mocowania. Przy wymaganym zakotwienia 80 mm otwór wierci się zatem na głębokość 90-95 mm. Wiertarka z udarem zapewnia równy, okrągły przekrój otworu, ułatwiając wsunięcie tulejki bez konieczności jej dobijania. Po wywierceniu otwór należy dokładnie oczyścić ze zwiercin, aby pył wiertniczy na dnie i ściankach nie ograniczał głębokości osadzenia tulejki ani nie obniżał nośności zakotwienia.
Jak uniknąć mostków cieplnych i efektu biedronki na elewacji?
Błędy przy kołkowaniu prowadzą do dwóch konkretnych problemów: szczelinowania izolacji tworzącego mostki cieplne oraz efektu biedronki - ciemnych plam widocznych na elewacji w miejscach wbicia kołków podczas chłodnych i wilgotnych dni. Plamy sygnalizują lokalne straty ciepła przez mostek termiczny w miejscu, gdzie izolacja jest naruszona lub nieszczelna. Prawidłowa technika montażu eliminuje oba zjawiska.
Na czym polega metoda ciepłego kołkowania?
Ciepłe kołkowanie to jedno ze stosowanych rozwiązań, polegające na tym, że głowa łącznika nie wystaje ponad powierzchnię izolacji, lecz jest zagłębiona w specjalnie wyciętym gnieździe. Frez wycina gniazdo na głowę łącznika bezpośrednio w płycie styropianowej, termodybel osadza się w tym gnieździe, a zaślepka styropianowa szczelnie wypełnia powstałe zagłębienie. Stosowanie tej metody zależy od wymagań konkretnego systemu ETICS i projektu. Wybierając materiał, inwestorzy często analizują, czy lepszy będzie styropian biały czy grafitowy, co wpływa na dobór odpowiednich zaślepek.
Montaż metodą ciepłego kołkowania przebiega w czterech krokach:
- Wywiercenie otworu montażowego w ścianie nośnej zgodnie z wymaganą głębokością zakotwienia.
- Frezowanie gniazda w styropianie - frez usuwa materiał do głębokości odpowiadającej wysokości talerzyka termodybla.
- Osadzenie termodybla tak, by talerzyk znalazł się na poziomie lub poniżej lica płyty izolacyjnej.
- Przykrycie termodybla zaślepką styropianową i dociśnięcie jej do gniazda, co przywraca jednolitą powierzchnię izolacji.

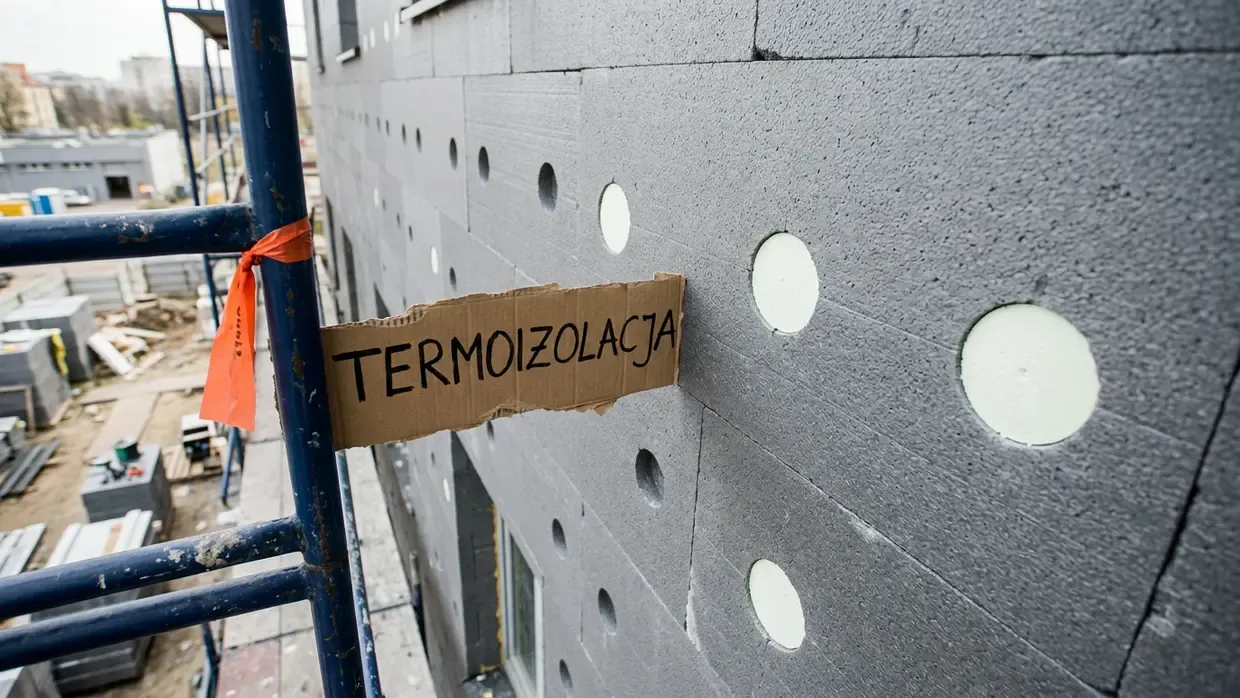

Zaślepka eliminuje bezpośredni kontakt talerzyka z warstwą tynku. Bez niej talerzyk przewodzi ciepło do zewnętrznej warstwy wykończeniowej, co powoduje lokalne ochłodzenie tynku i efekt biedronki. Ciepłe kołkowanie tworzy jednolitą, ciągłą warstwę izolacji bez przerw w miejscach mocowań.
Jak metalowy trzpień bez izolacji wpływa na straty ciepła?
Metalowy trzpień bez izolacji główki zwiększa współczynnik przenikania ciepła U w strefie jego występowania. Trzpień przewodzi zimno z zewnątrz bezpośrednio do wnętrza muru. Przy standardowej gęstości kołkowania takich punktów na elewacji są dziesiątki, a sumaryczny wpływ na efektywność energetyczną całego ocieplenia jest wyraźnie ujemny.
Rozwiązaniem jest łącznik z trzpieniem plastikowym lub termodybel z zaślepką styropianową. Obie metody ograniczają metalowe połączenie między zewnętrzną a wewnętrzną stroną izolacji. Dobór odpowiedniego łącznika powinien wynikać z wymagań systemu ETICS, obliczeń projektowych i aprobaty technicznej - zarówno pod kątem nośności, jak i parametrów cieplnych.
Jak prawidłowo osadzić talerzyk kołka w styropianie?
Przy tradycyjnym montażu powierzchniowym talerzyk kołka powinien być zlicowany z płaszczyzną płyt izolacyjnych, ani zagłębiony, ani wystający ponad powierzchnię styropianu. W systemach z frezowaniem i zaślepką talerzyk może być zagłębiony zgodnie z instrukcją systemową. Zbyt duża siła docisku powoduje ugięcie styropianu i powstanie wgłębienia wokół talerzyka. Wgłębienie wypełnia się grubszą warstwą kleju szpachlowego schnącą wolniej niż otaczający materiał, co prowadzi do trwałego odznaczenia się punktów mocowania na gotowej elewacji - efektu widocznego szczególnie przy bocznym oświetleniu fasady. Zbyt płytkie osadzenie talerzyka, gdy wystaje on ponad lico płyty, utrudnia szpachlowanie i powoduje nierówności w warstwie zbrojącej. Siłę wkręcania lub wbijania kołka należy kontrolować tak, by talerzyk zatrzymał się dokładnie na wymaganym poziomie. Równa płaszczyzna izolacji to warunek jednolitej grubości warstwy zbrojącej, a tym samym jednorodnego wyglądu tynku po wyschnięciu.
Jak prawidłowe kołkowanie styropianu wpływa na trwałość i skuteczność całego ocieplenia?
Kołkowanie styropianu to nie tylko wymóg formalny, lecz drugi, niezależny poziom zabezpieczenia izolacji, który decyduje o tym, czy elewacja przetrwa dziesiątki lat bez odspojenia. Właściwy dobór długości i rodzaju łącznika, zachowanie minimalnych głębokości zakotwienia w danym podłożu oraz przestrzeganie schematu rozmieszczenia kołków w strefach środkowych i krawędziowych to elementy, które razem tworzą trwały i szczelny termicznie układ. Błędy takie jak zbyt płytkie osadzenie, pominięcie zaślepki styropianowej czy użycie metalowego trzpienia bez izolacji główki przekładają się bezpośrednio na mostki termiczne i widoczne wady elewacji. Każdy z tych aspektów powinien wynikać z dokumentacji konkretnego systemu ETICS i projektu technicznego, a nie z przyzwyczajeń wykonawczych. Przeglądając ofertę styropianu, warto od razu dobrać kompatybilny system mocowań mechanicznych.
