Pęknięta posadzka w nowym domu lub rysy na płycie fundamentowej zwykle wynikają ze źle dobranego zbrojenia. Siatka zbrojeniowa przenosi naprężenia skurczowe, które powstają podczas wiązania mieszanki betonowej.
Wybór siatki zależy od trzech czynników: obciążeń użytkowych, grubości wylewanego elementu oraz strefy pracy konstrukcji. W lekkich wylewkach posadzkowych sprawdza się siatka z drutu 2-4 mm o oczku 10x10 lub 15x15 cm. W płytach fundamentowych i stropach stosuje się zwykle siatki zgrzewane ze stali B500A lub B500SP z prętami fi 6-10 mm, a ich dobór określa projekt konstrukcyjny. Zaniżona średnica drutu lub zbyt duże oczko w strefie rozciąganej prowadzi do pękania betonu i niszczy wierzchnie warstwy posadzki.
| Średnica pręta | Rozstaw oczek | Wymiary arkusza | Typowe zastosowanie |
|---|---|---|---|
| fi 2 mm | 10x10 cm | 1x2 m | najcieńsze warstwy wyrównawcze, bardzo lekkie wylewki |
| fi 2,5 mm | 10x10 cm | 1000x2000 mm | grubsze wylewki podłogowe |
| fi 3 mm | - | - | standardowe podłogi mieszkalne, podłoża pod lekkie ścianki działowe |
| fi 4 mm | 15x15 cm | - | grubsze wylewki podłogowe |
| fi 6 mm (Q188) | 15x15 cm (150x150 mm) | 1,20x2,40 m lub 2150x5000 mm | nawierzchnie drogowe, parkingi, stropy |
| fi 8 mm (Q335) | 150x150 mm | 1,2x2,4 m lub 2150x5000 mm | płyty fundamentowe, posadzki przemysłowe, grube wylewki konstrukcyjne |
| fi 10 mm (Q524) | 150x150 mm | 2150x5000 mm lub 2300x6000 mm | wielokondygnacyjne budownictwo mieszkaniowe, ściany oporowe, posadzki przemysłowe |
| fi 12 mm | - | - | najmocniej obciążone płyty i ściany, według projektu |
Jak działa siatka metalowa zbrojeniowa i dlaczego zapobiega pęknięciom?
Siatka zbrojeniowa współpracuje ze stwardniałym betonem jako jeden ustrój, tworząc żelbet, który przenosi obciążenia rozciągające. Sam beton dobrze znosi ściskanie, lecz pęka pod wpływem rozciągania. Stalowe zbrojenie przejmuje więc tę część pracy konstrukcji.
Skurcz twardniejącej mieszanki powoduje większość spękań i uskoków na gotowej powierzchni. Siatka wbudowana w wylewkę rozkłada powstające siły na całą płytę, co zapobiega ich kumulacji w jednym punkcie.
Dzięki zbrojeniu element lepiej znosi dobowe zmiany temperatur oraz obciążenia użytkowe. Siatki produkuje się z drutu stalowego, który w części wariantów pokrywa się warstwą cynku chroniącą stal przed korozją w wilgotnym otoczeniu.
Dlaczego gotowa siatka zbrojeniowa zgrzewana zastępuje ręczne wiązanie prętów?
Gotowa siatka zgrzewana eliminuje czasochłonne układanie i łączenie pojedynczych prętów na placu budowy. Żebrowane pręty łączy się w niej fabrycznie metodą zgrzewania, a nie drutem wiązałkowym.
Zgrzewane punkty styku gwarantują sztywność arkusza podczas zalewania betonem. Wiązane zbrojenie może przesunąć się pod ciężarem mieszanki, natomiast mata zachowuje stały rozstaw prętów przez cały etap betonowania.
Zastosowanie gotowych siatek przyspiesza roboty zbrojarskie i ogranicza błędy wykonawcze.
Jaka siatka zbrojeniowa do betonu zapewnia najwyższą nośność?
Najwyższą nośność zapewnia siatka z drutu żebrowanego o grubości i rozstawie oczek dobranych do obciążeń projektowych. Wypustki na powierzchni drutu żebrowanego zwiększają przyczepność stali do betonu, dzięki czemu siatka sprawniej przenosi naprężenia na całą płytę.
Zbrojenie przewymiarowane podnosi koszt zakupu i montażu bez korzyści dla konstrukcji.
Jak czytać oznaczenia i wymiary, które mają siatki zbrojeniowe?

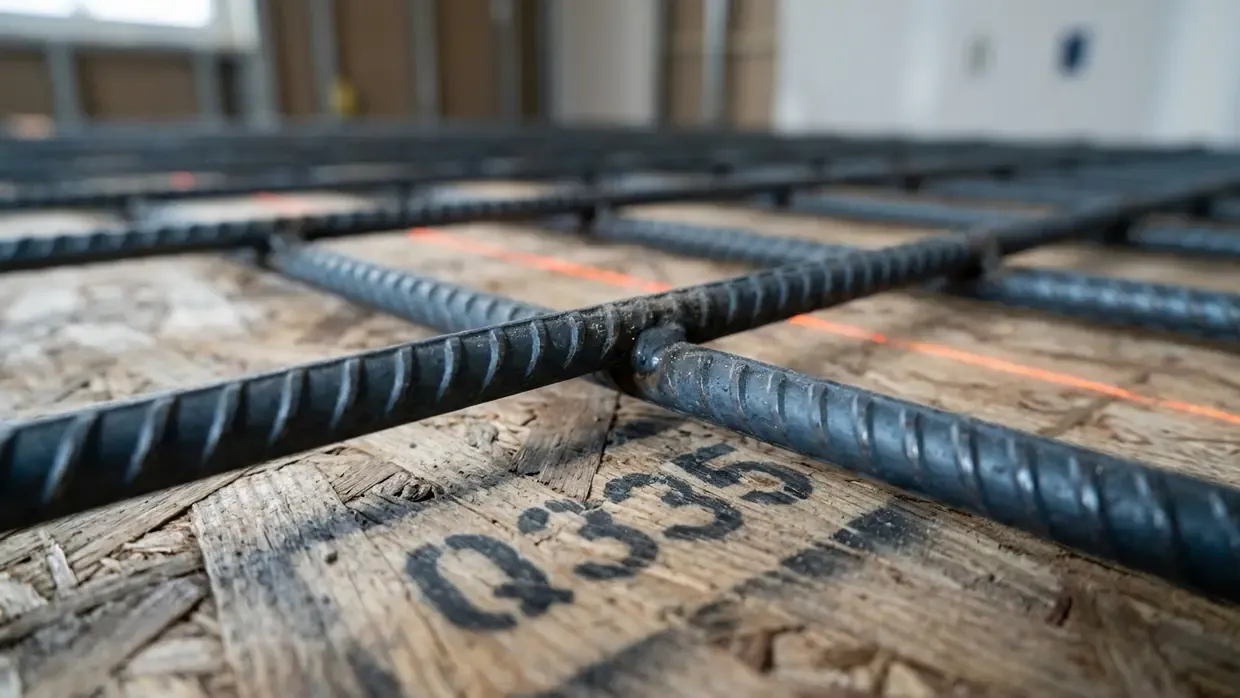

Oznaczenia mat wskazują bezpośrednio na przekrój stali użytej do produkcji siatki. Litera Q oraz następująca po niej liczba to kod ułatwiający szybkie sprawdzenie materiału na budowie:
- Q188: siatka z prętów o średnicy 6 mm,
- Q335: zbrojenie z drutu 8 mm,
- Q524: pręty o średnicy 10 mm.

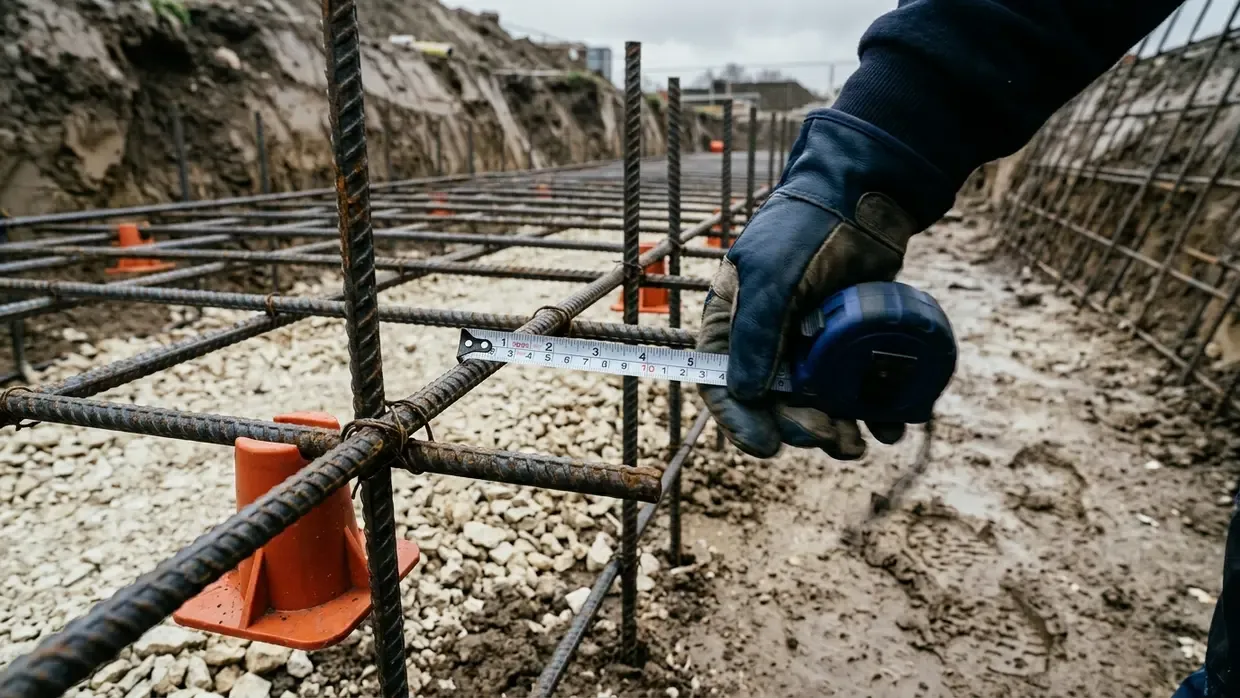

Drugim parametrem jest rozstaw osiowy drutów, czyli wielkość oczka. Wymiar 10x10 cm zapewnia gęstsze zbrojenie, natomiast oczko 15x15 cm trafia do grubszych podkładów betonowych.
Jakie wymiary ma standardowa siatka zbrojeniowa w arkuszach?
W budownictwie mieszkaniowym maty występują najczęściej w arkuszach 1x2 m oraz 1,2x2,4 m (o powierzchni 2,88 m²). Format dopasowuje się do wielkości pomieszczeń, aby ograniczyć docinanie stali.
Duże inwestycje wymagają siatek wielkogabarytowych. Siatki z prętów fi 10 o oczku 150x150 mm produkuje się zwykle w arkuszach 2150x5000 mm albo 2300x6000 mm, a ich oznaczenie (Q524, Q523, Q524A) zależy od katalogu producenta.
Mniejsze arkusze 1x2 m ułatwiają pracę w ciasnych przestrzeniach i zmniejszają ilość odpadów. Wielkie formaty redukują z kolei liczbę zakładów na płycie fundamentowej, co przyspiesza zbrojenie dużych powierzchni.
Co oznaczają symbole klas stali B500A i B500SP na matach?
Symbole B500A i B500SP określają gatunek stali zbrojeniowej. Wartość 500 oznacza granicę plastyczności na poziomie 500 MPa, czyli próg obciążenia, po którym pręt ulega trwałemu odkształceniu. Litery wskazują na klasę ciągliwości materiału.
Siatki z drutu B500A oraz B500SP posiadają parametry potwierdzone certyfikatami technicznymi. Do produkcji obu tych klas wykorzystuje się stal ryflowaną.
Jaka siatka zbrojeniowa do wylewek sprawdzi się w budownictwie mieszkaniowym?
W budownictwie mieszkaniowym posadzki zbroi się matami o średnicy drutu od 2 mm do 4 mm, co odpowiada typowej grubości wylewek.
Brak siatki sprawia, że rysy skurczowe z podkładu przechodzą na ułożone wykończenie podłogi. Zbrojenie ogranicza te rysy, a z nimi ryzyko pękania płytek i kosztownej wymiany posadzki.
Do czego służy najcieńsza siatka zbrojeniowa fi 2?
Siatka fi 2 wzmacnia cienkie warstwy wyrównawcze oraz lekkie podkłady podłogowe, które nie przenoszą dużych obciążeń. Przy drucie 2 mm metr kwadratowy siatki waży 0,5 kg, co ułatwia jej transport i montaż.
Wariant 10x10 fi 2 mm produkuje się w arkuszach 1x2 m. Gęste oczko tworzy stabilny szkielet, który skutecznie wiąże cienką warstwę wylewki na całej jej powierzchni.
Kiedy wylewka wymaga zastosowania siatki zbrojeniowej fi 3?
Siatka fi 3 przejmuje typowe obciążenia użytkowe: ruch domowników, nacisk mebli oraz sprzętu AGD. Grubszy drut usztywnia podkład, dlatego stosuje się go w standardowych pokojach mieszkalnych oraz pod lekkimi ściankami działowymi.
Przy grubszych warstwach podłogowych wykonawcy wybierają siatkę 10x10 fi 2,5 mm w arkuszach 1000x2000 mm lub maty z drutu 4 mm o oczku 15x15 cm.
Jak siatka zbrojeniowa do posadzek chroni instalację ogrzewania podłogowego?
Przy ogrzewaniu podłogowym siatka służy najczęściej do mocowania rur: przypięte do niej przewody nie przesuwają się podczas wylewania jastrychu.
W samym jastrychu siatka ogranicza szerokość rys od skurczu i od cyklicznego nagrzewania podłogi, co chroni okładzinę z płytek. Czy jastrych grzewczy wymaga zbrojenia i jakiego, określa projekt albo wytyczne producenta systemu ogrzewania.
W jakich konstrukcjach niezbędna jest siatka zbrojeniowa fi 6?
Siatkę fi 6 stosuje się najczęściej w nawierzchniach i posadzkach obciążonych ruchem kołowym, na przykład na podjazdach i parkingach, a w stropach wtedy, gdy przewiduje ją projekt. Pręt o grubości 6 mm wytrzymuje znacznie większe siły niż cieńsze siatki posadzkowe, stabilizując grube płyty betonowe.
Przy naprawach cząstkowych nawierzchni stosuje się arkusze 1,20x2,40 m. Z kolei rozległe place manewrowe oraz stropy zbroi się arkuszami o wymiarach 2150x5000 mm.
Jak dobrać rozstaw oczek do grubszych wylewek i stropów?
Siatki z prętów fi 6 mm mają najczęściej oczko 15x15 cm (150x150 mm), a dokładny rozstaw zbrojenia w stropie określa projekt.
Zbyt ciasne ułożenie prętów w grubym elemencie utrudnia otulenie stali grubym kruszywem. Oczko 15x15 cm pozwala mieszance swobodnie opłynąć zbrojenie, co bezpośrednio decyduje o trwałości żelbetu.
Jaką siatkę zbrojeniową wybrać do płyty fundamentowej i ciężkich obciążeń?
Płyta fundamentowa przenosi masę całej budowli na grunt, dlatego wymaga zbrojenia o najwyższych parametrach nośnych. W masywnych płytach fundamentowych stosuje się najgrubsze siatki zbrojeniowe dobierane w oparciu o obliczenia statyczne zawarte w dokumentacji budowlanej. Ile stali potrzeba w zwykłym domu, opisuje artykuł o ilości i rozmieszczeniu zbrojenia.
Średnice prętów wynikają wprost z projektu i nie wolno ich zmieniać na budowie. Zmniejszenie przekroju stali bez zgody projektanta to błąd w sztuce budowlanej, nawet jeśli miałoby przynieść oszczędności.
Do jakich konstrukcji przeznaczona jest siatka zbrojeniowa fi 8?
Siatkę fi 8 stosuje się w elementach o większych obciążeniach:
- płytach fundamentowych,
- posadzkach przemysłowych i magazynowych,
- grubych wylewkach konstrukcyjnych.
Mata 15x15 fi 8 mm występuje w dwóch formatach. Standardowy arkusz inżynieryjny ma wymiary 2150x5000 mm przy oczku 150x150 mm. Na budowach o trudnym dostępie, gdzie wykop uniemożliwia pracę dźwigu, stosuje się poręczniejsze arkusze 1,2x2,4 m, które pracownicy układają ręcznie.
Kiedy projekt budowlany wymaga zastosowania siatki zbrojeniowej fi 10?
Siatkę fi 10 z oczkiem 150x150 mm montuje się w wielokondygnacyjnych budynkach mieszkalnych, masywnych ścianach oporowych oraz na posadzkach przemysłowych. Przy odbiorze materiału porównaj średnicę prętów, oczko i format arkusza z dokumentacją projektową, bo oznaczenia siatek różnią się między producentami.
W jakich masywnych elementach nośnych stosowana jest siatka zbrojeniowa fi 12?
Siatka fi 12 to jeden z najcięższych wariantów prefabrykowanych mat zbrojeniowych. Stosuje się ją w najmocniej obciążonych płytach i ścianach, zawsze według projektu konstrukcyjnego. Duże arkusze z prętów fi 12 są ciężkie, więc do ich rozładunku i układania zwykle potrzebny jest dźwig.
Co dobór siatki zbrojeniowej oznacza dla efektu końcowego płyty czy posadzki?
Siatka zbrojeniowa działa tylko wtedy, gdy średnica pręta, rozstaw oczek i format arkusza odpowiadają grubości elementu i obciążeniom, które ma przenosić: w posadzce wystarczy cienka mata, w płycie fundamentowej decyduje projekt. Średnicy prętów nie zmniejszaj na budowie bez zgody projektanta, bo błąd w zbrojeniu wychodzi dopiero jako pęknięcia po czasie. Siatki w różnych średnicach i formatach arkuszy znajdziesz w kategorii stal zbrojeniowa.
