Styk dwóch płyt styropianu jest najsłabszym punktem każdej elewacji. Prosta krawędź zostawia tam szczelinę, przez którą ciepło ucieka szybciej niż przez resztę warstwy. Tu zaczyna się pytanie, czy dopłacać do frezu, czy zostawić styropian gładki.
Po co frezuje się krawędzie styropianu w systemach ETICS?

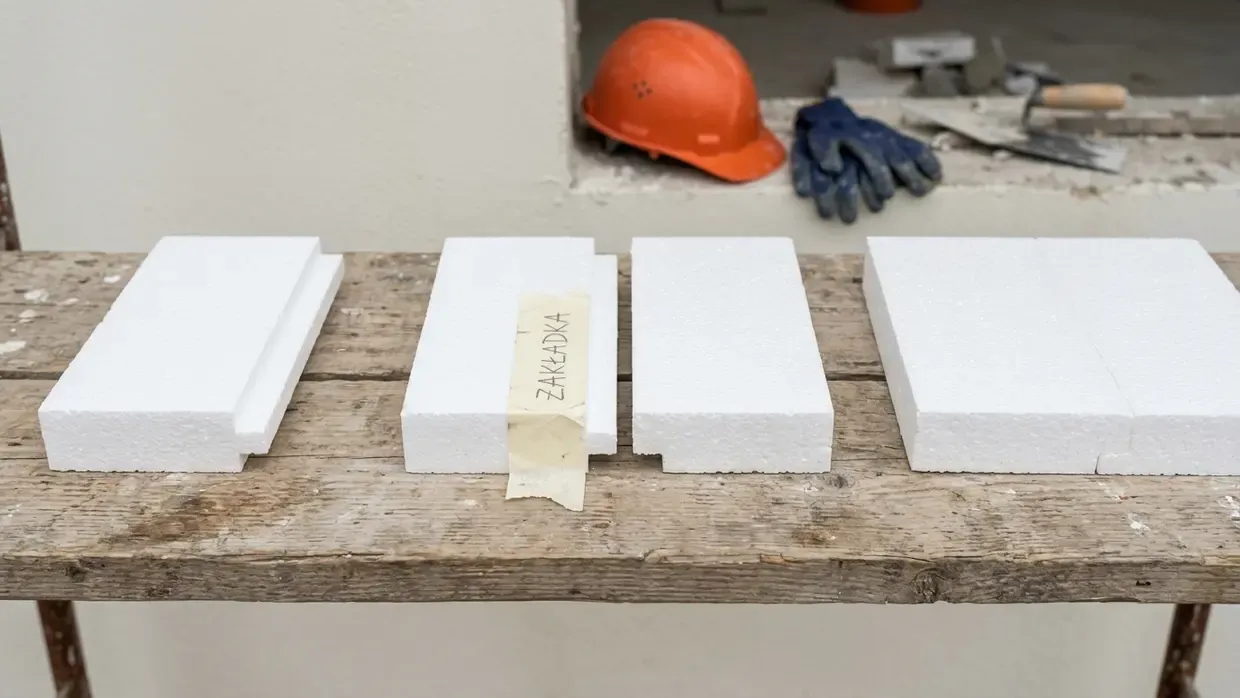

Krawędzie styropianu frezuje się, aby ułatwić montaż płyt na zakładkę i ograniczyć ryzyko szczelin między nimi. Frez to nacięcie o głębokości 15 mm, które tworzy na krawędzi schodkowe wypustki. Kolejna płyta zachodzi na poprzednią, więc powstaje ciągła warstwa izolacji bez szczeliny.
Na stykach płyt gładkich ta szczelina staje się drogą dla przewiewów, a przewiewy prowadzą do mostka termicznego, czyli miejscowego wychłodzenia ściany. Montaż na zakładkę eliminuje ten problem u źródła. Przy prawidłowej robocie nie trzeba uszczelniać połączeń pianką poliuretanową. To skraca czas pracy na elewacji i zwiększa pewność wykonania całego systemu ETICS.
Dlaczego frezowany styropian eliminuje mostki termiczne na styku płyt?
Frezowany styropian eliminuje mostki termiczne na styku płyt, bo zmienia geometrię połączenia i tworzy wydłużoną, labiryntową drogę dla powietrza, a nie tylko uszczelnia styk. Na krawędzi zwykłych płyt szczelina montażowa jest wąską, liniową przerwą. Ciepło ucieka tam na zasadzie konwekcji, bo powietrze przepływa swobodnie wzdłuż całej długości styku.
Frez wydłuża tę drogę. Płyty zachodzą na siebie na długości 15 mm, więc powietrze musi przejść przez kilka zagięć zamiast prostej linii. Przy starannym montażu szczelina praktycznie nie istnieje, a konwekcyjna ucieczka ciepła zostaje ograniczona.
Izolacja staje się jednorodna na całej powierzchni, a wewnątrz przegrody nie powstają punkty kondensacji pary wodnej.

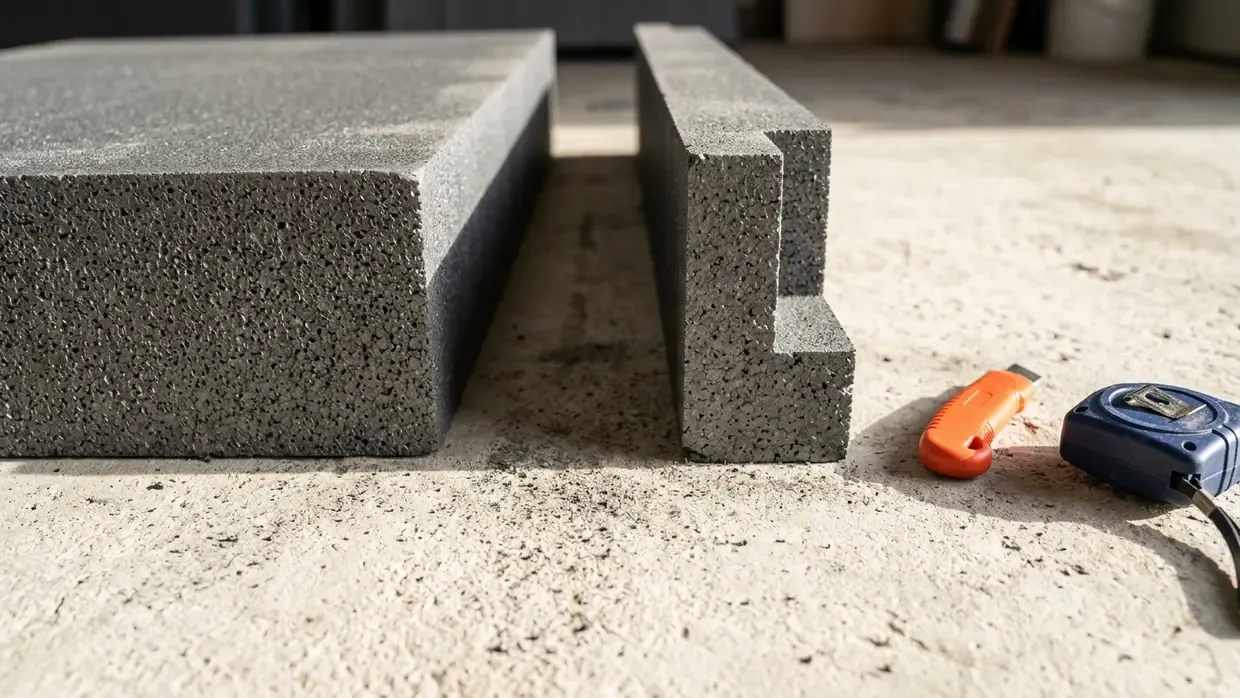

Czy styropian grafitowy z frezem wymaga innego podejścia do łączeń?
Styropian grafitowy z frezem nie wymaga innego mechanizmu łączenia płyt niż zwykły EPS. Frez działa tak samo, niezależnie od koloru materiału. Różnica leży w konsekwencjach błędu, nie w samej technice montażu.
Styropian grafitowy ma niższy współczynnik przewodzenia ciepła (np. 0,031 W/mK) niż standardowy EPS, więc jego opór cieplny przy typowych grubościach jest wysoki: 3,23 m²K/W przy 10 cm i 3,87 m²K/W przy 12 cm. Im lepsza lambda płyty, tym mniejsza tolerancja na nieszczelności na stykach. Nawet niewielki mostek termiczny obniża efektywność całej warstwy grafitowej, a ta kosztuje więcej niż zwykły styropian.
Dlatego przy popularnych grubościach grafitu frez jest rozwiązaniem często wybieranym jako zwiększające szczelność. Pełna szczelność izolacji jest tu warunkiem wykorzystania parametrów, za które inwestor już zapłacił.
Jakie są wymagania systemodawców ETICS dotyczące stosowania krawędzi frezowanych i prostych?
Wymagania systemodawców ETICS wobec krawędzi płyt wynikają z dokumentacji technicznej producenta systemu oraz odpowiednich norm i specyfikacji dla wyrobów EPS. Większość z nich dopuszcza jednocześnie płyty frezowane i płyty o krawędziach prostych. Warunkiem nie jest typ krawędzi, lecz efekt końcowy: ciągła i szczelna warstwa izolacji, niezależnie od wybranej technologii montażu.
Dla płyt gładkich szczelność warstwy izolacji może wymagać dokładnego dociskania płyt, a w niektórych systemach także wypełnienia szczelin pianką poliuretanową. Dla płyt frezowanych analogiczny efekt osiąga się przez prawidłowe zazębienie krawędzi na zakładkę, bez dodatkowego uszczelniania.
Same płyty produkuje się zgodnie z normą PN-EN 13163 i specyfikacjami technicznymi producentów.
Niektóre systemy, promowane do standardu pasywnego lub oparte na styropianie grafitowym, idą dalej w wytycznych wykonawczych. Przy grubościach do 12-15 cm wyraźnie rekomendują lub wymagają płyt frezowanych, bo ta technologia daje wyższy i bardziej powtarzalny standard szczelności niż montaż na styk.
Od jakiej grubości ocieplenia warto wybrać styropian frezowany na elewację?
Do frezu warto dopłacić przy grubościach do 15 cm, a najbardziej w zakresie 6-12 cm: cienka płyta ma małą głębokość styku, więc frezowanie realnie ogranicza przewiewanie na łączeniach. Płyty frezowane EPS produkuje się w zakresie grubości od 50 do 200 mm.
Powyżej 15 cm (4,84 m²K/W samej płyty) styk gładkich krawędzi jest już na tyle głęboki, że frez przestaje wnosić wymierną korzyść, a każde docięcie grubej płyty z zamkiem zostawia nieużyteczny ścinek i podnosi koszt warstwy.
Im wyższy opór cieplny warstwy, tym mniejsze znaczenie ma profil krawędzi. Im niższy współczynnik przewodzenia ciepła materiału, tym większe ryzyko punktowych strat energii przy zwykłym styku.
Kiedy frez przy styropianie grafitowym daje największą przewagę?
Największą przewagę frez daje przy styropianie grafitowym o grubościach od 6 do 12 cm. To zakres, w którym niska lambda materiału i mała głębokość styku płyt mogą sprzyjać powstawaniu mostków termicznych na krawędziach prostych.
Ten sam materiał (lambda 0,031 W/mK, 3,87 m²K/W przy 12 cm) nie zapewnia wystarczająco głębokiego, szczelnego połączenia na styku, jeśli krawędź jest gładka. Bez frezu w tym zakresie może dochodzić do punktowych strat ciepła, które obniżają efektywność całej, teoretycznie bardzo dobrej izolacji.
Systemodawcy nie narzucają tu frezu. Przy grafitowym EPS 70, EPS 100 czy EPS 120 w tych grubościach wykonawcy sięgają po niego z wyboru, bo zamek domyka szczelność, za którą inwestor zapłacił już w niższej lambdzie.
Dlaczego przy większych grubościach izolacji rzadziej wybiera się styropian fasadowy frezowany?
Płyty frezowane produkowane są zwykle do grubości 200 mm, natomiast płyty gładkie mogą być dostępne nawet do 300 mm. Przy 20-30 cm głębokość styku gładkich płyt sama tłumi przepływ powietrza, a straty na docinkach sięgają 5 dodatkowych paczek na każde 100 zamówionych.
Czy przy nierównym podłożu lepiej sprawdzi się styropian z frezem czy gładki?
Na nierównym podłożu pewniejszym wyborem jest styropian gładki. Zamek frezowany wymaga podłoża równego, bo profilowane krawędzie muszą precyzyjnie zazębić się na zakładkę, podczas gdy płyty o krawędzi prostej łatwiej kompensują drobne nierówności na etapie klejenia.
Przy większych odchyleniach podłoża płyty frezowane mogą się trudniej spasować, co prowadzi do naprężeń i szczelin, niwelujących sens frezu, czyli eliminację mostków termicznych. Montaż na wyraźnie nierównym murze zwykle wymusza wcześniejsze wyrównanie powierzchni, aby zakładka mogła się prawidłowo domknąć.
Nierówności podłoża kompensujesz regulacją grubości warstwy kleju, a szczeliny wypełniasz pianką poliuretanową. Zamek frezowany takich korekt nie akceptuje w tym samym stopniu.
Jak zaprawa wyrównawcza wpływa na poprawny montaż płyt na zakładkę?
Zaprawa wyrównawcza jest warunkiem montażu styropianu frezowanego na krzywej ścianie. Bez tego etapu zamek na zakładkę się nie domknie. Podkład pod styropian nakłada się na całą powierzchnię ściany warstwą od 5 do 20 mm, zależnie od wielkości odchyleń muru.
Cel tynku wyrównawczego to uzyskanie płaszczyzny z tolerancją montażową nieprzekraczającą 2-3 mm na długości jednej płyty. Dopiero takie wyrównanie podłoża pod frez pozwala krawędziom szczelnie się zazębić i utworzyć ciągłą warstwę izolacji, bez przerw i naprężeń.
W praktyce to dodatkowy etap robót, który wydłuża harmonogram ocieplenia i podnosi koszt materiału oraz robocizny. Decydując się na frez na krzywej elewacji, doliczasz ten etap do całkowitego budżetu.
Kiedy lepiej zastosować styropian podłogowy frezowany?
Styropian podłogowy frezowany sprawdza się przy jednowarstwowym układaniu izolacji o grubości do 15 cm. Frez zdaje egzamin głównie tam, gdzie liczy się pełna szczelność warstwy, czyli pod ogrzewanie podłogowe.
Przy większych grubościach izolacji, na przykład 20 cm, rachunek zmienia kierunek. Wtedy częściej sięgasz po dwie warstwy płyt gładkich układane na krzyż, bo ta metoda sama eliminuje mostki na stykach i ogranicza ilość docinków.

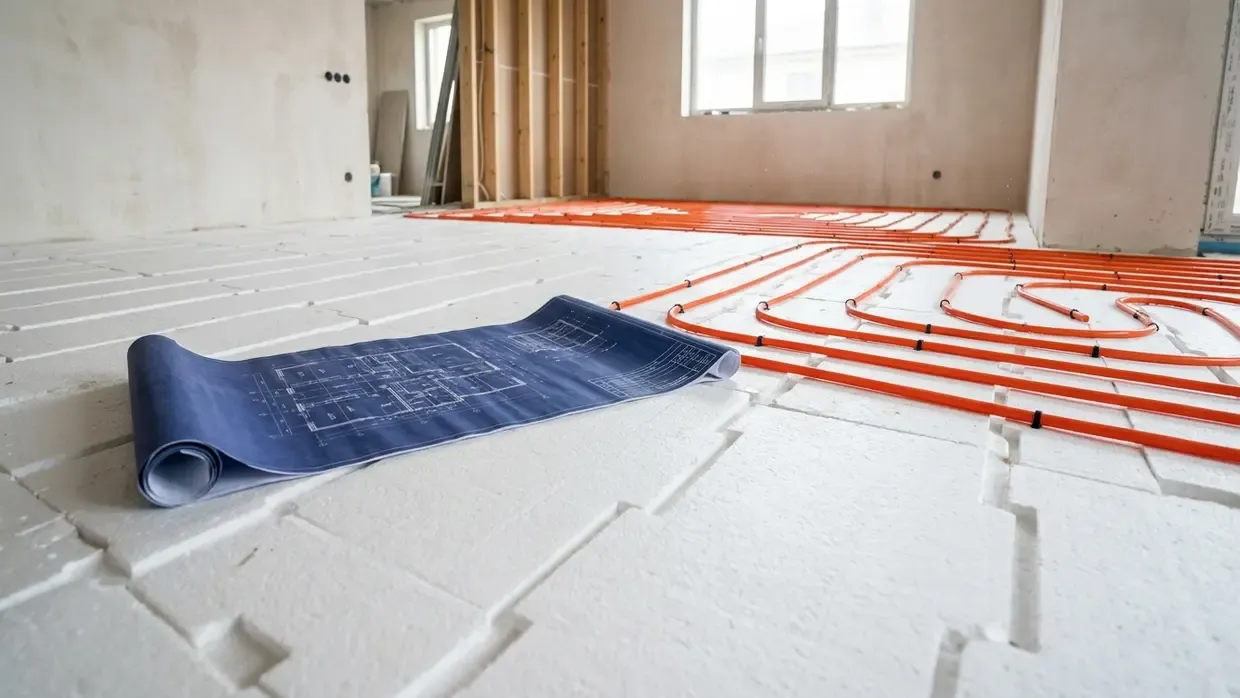

Czy warto wybrać styropian frezowany pod ogrzewanie podłogowe?
Pod ogrzewanie podłogowe styropian frezowany jest wyborem uzasadnionym, bo montaż na zakładkę daje szczelną warstwę izolacyjną bez przerw na stykach płyt. Dla tego zastosowania ma to większe znaczenie niż przy ścianie: każda szczelina działa jak mostek termiczny i zabiera ciepło generowane przez rury lub maty grzewcze.
Ogrzewanie podłogowe wymaga, żeby ciepło rozchodziło się równo po całej powierzchni. Nieszczelna izolacja powoduje, że w miejscu szpary ciepło ucieka w dół, do konstrukcji budynku, a nie w górę do pomieszczenia. Efekt to nierówne ogrzewanie posadzki i wyższe zużycie energii przy tej samej temperaturze zasilania.
Dla typowych grubości izolacji podłogowej, 10 lub 12 cm, frez sprawdza się szczególnie dobrze. Eliminuje konieczność uszczelniania spoin pianką i przyspiesza prace, dając od razu jednolitą, ciągłą warstwę pod całą instalacją grzewczą.
Kiedy gładkie płyty układane w dwóch warstwach są lepszą alternatywą?
Styropian gładki układany w dwóch warstwach z przesuniętymi stykami sprawdza się lepiej niż frez przy większych grubościach izolacji podłogowej, od 20 cm w górę. Przesunięcie połączeń między warstwami daje ten sam efekt co frez: eliminuje ciągłą szczelinę, przez którą uciekałoby ciepło.
Przy tak dużych grubościach liczy się także ekonomia. Docinanie grubych płyt frezowanych generuje wysokie odpady, a dwie warstwy styropianu układane na przesunięte styki nie wymagają takiego marnowania materiału. Koszt izolacji rośnie wraz z grubością, więc unikanie strat na docinaniu ma tu większe znaczenie niż przy warstwie 10-12 cm.
Druga przewaga tej metody dotyczy podłoża. Dwie warstwy płyt lepiej kompensują niewielkie nierówności powierzchni niż sztywny zamek frezowany, który wymaga idealnie płaskiego podłoża do prawidłowego spasowania.
Ile wynosi dopłata do styropianu felcowanego i jak liczyć zapotrzebowanie?
Dopłata do styropianu frezowanego wynosi zwykle 6-10 zł za metr sześcienny względem płyt o krawędzi prostej. Ta różnica w cenie jednostkowej to tylko punkt wyjścia do kalkulacji zapotrzebowania na materiał.
Realny koszt ocieplenia zależy od trzech elementów:
- dopłaty 6-10 zł/m³ do ceny płyty prostej,
- wydajności paczki - płyty frezowane u wielu producentów mają wymiary 985 × 485 mm, podczas gdy standardem dla płyt gładkich jest 1000 × 500 mm, więc z jednego opakowania płyt frezowanych pokryjesz zwykle mniejszą powierzchnię,
- naddatku na odpady montażowe - docinanie krawędzi frezowanej do narożników i otworów okiennych generuje więcej strat niż przy płycie gładkiej.
Suma tych trzech elementów, nie tylko cena za metr sześcienny, decyduje o ostatecznym koszcie warstwy izolacji.
Jaki zapas na odpady należy doliczyć kupując płyty frezowane?
Kupując styropian frezowany, dolicz minimum 5% naddatku - 5 dodatkowych paczek na każde 100 zamówionych. Skomplikowany kształt frezu wymusza precyzyjne docinanie przy otworach, a geometria zamka utrudnia ponowne użycie ścinków.
Bez odpowiedniego naddatku ryzykujesz przerwę w pracach i dokupienie pojedynczej paczki, co często wiąże się z wyższymi kosztami logistycznymi. Docinki przy otworach okiennych i drzwiowych generują odpad, którego przy płycie frezowanej nie wykorzystasz tak łatwo jak prostych ścinków z płyty gładkiej. Geometria felca nie pozwala na swobodne przełożenie resztki w inne miejsce elewacji.
Dla elewacji o prostym kształcie wystarczy dolna granica. Przy budynku z licznymi narożnikami i wykuszami dolicz więcej, bo każdy detal architektoniczny zwiększa liczbę docinków i zmniejsza szansę na ponowne wykorzystanie odrzutu.
Jak mniejsza powierzchnia krycia wpływa na ilość zamawianych paczek?
Płyta frezowana o wymiarach 985 × 485 mm kryje około 0,477 m², a standardowa 1000 × 500 mm - równe 0,5 m². Różnica 0,023 m² na sztuce daje około 4,6% niższą wydajność każdej paczki.
Przy grubości 10 cm paczka płyt frezowanych zawiera 6 sztuk i pokrywa 2,86 m², a paczka płyt gładkich tej samej grubości również 6 sztuk, ale na 3,0 m². Ta różnica w liczbie płyt w opakowaniu przenosi się bezpośrednio na zamówienie materiału na całą elewację.
Na 100 m² elewacji zamówisz około 35 paczek płyt frezowanych zamiast 33 paczek gładkich. Tę różnicę uwzględnij w zamówieniu, zanim ekipa stanie bez materiału na ostatnim rzędzie.
Jaka jest prosta reguła wyboru między styropianem frezowanym a zwykłym dla inwestora?
Decyzja między styropianem frezowanym a zwykłym sprowadza się do trzech pytań: jaka grubość izolacji, jakie podłoże i gdzie ma iść materiał. Odpowiedź na wszystkie trzy naraz daje regułę wyboru bez analizowania każdego przypadku od nowa.
| Kryterium | Styropian frezowany | Styropian gładki (zwykły) |
|---|---|---|
| Grubość izolacji | opłacalny do 15 cm; przy grafitowym EPS optimum 6-12 cm (produkcja 50-200 mm) | od 15 cm w górę; produkcja do ok. 300 mm |
| Podłoże | wymaga ściany stosunkowo równej, często po zaprawie wyrównawczej | akceptuje większe odchylenia, korygowane klejem i pianką poliuretanową |
| Zastosowanie | elewacje ETICS, izolacja podłogowa jednowarstwowa, ogrzewanie podłogowe | elewacje o większych grubościach, izolacja podłogowa dwuwarstwowa (na krzyż) od 20 cm |
| Dopłata za m3 | 6-10 zł/m³ względem płyty prostej | cena bazowa, bez dopłaty |
| Wydajność paczki (grubość 10 cm) | 6 szt., 2,86 m² (985 × 485 mm) | 6 szt., 3,0 m² (1000 × 500 mm) |
| Zapas na odpady | minimum 5%, więcej przy złożonej bryle | niższy - proste ścinki łatwo użyć ponownie |
Pierwszy warunek dotyczy grubości: do 15 cm frez się broni, a dla styropianu grafitowego o grubości 6, 8, 10 i 12 cm daje największą przewagę. Powyżej tej granicy wybieraj krawędź prostą.
Drugi warunek to stan podłoża. Pod płyty frezowane potrzebujesz ściany stosunkowo równej, często po nałożeniu zaprawy wyrównawczej. Na krzywym, starym murze lepiej sprawdzi się styropian zwykły, bo nie wymaga takiej precyzji podłoża.
Trzeci warunek to miejsce zastosowania. Na elewacjach i podłogach, gdzie potrzebujesz szczelnej, jednolitej warstwy bez uszczelniania spoin pianką, frez ma przewagę. Przy grubych izolacjach podłogowych dwie warstwy styropianu zwykłego układane z przesuniętymi stykami bywają lepszą i tańszą alternatywą niż jedna warstwa płyt frezowanych.
Kryteria wyboru sprawdzasz w tej kolejności:
- grubość izolacji,
- stan podłoża,
- miejsce zastosowania.
Jeśli wszystkie trzy wskazują na frez, dopłata się zwraca w postaci szczelności warstwy. Jeśli któryś warunek przemawia za styropianem zwykłym, dopłata za frez staje się kosztem bez pokrycia w efekcie technicznym.
Co decyzja o frezie zmienia w praktyce dla inwestora i wykonawcy?
Decyzja o frezie zmienia dla wykonawcy etap przygotowania podłoża i sposób liczenia zapotrzebowania, a dla inwestora rachunek dopłaty, która zwraca się tylko przy trzech spełnionych warunkach. Frez ma sens wtedy, gdy grubość izolacji, stan podłoża i miejsce zastosowania wskazują na niego jednocześnie.
Sama szczelność styku nie wynika z ceny płyty, ale z tego, czy zamek na zakładkę ma warunki do prawidłowego domknięcia: równe podłoże, odpowiedni zakres grubości i zastosowanie, w którym liczy się ciągła warstwa bez uszczelniania pianką. Bez tych warunków dopłata zostaje wydatkiem bez efektu.
Przy wyborze konkretnej grubości i typu płyty pod dany projekt warto sprawdzić dostępność styropianu frezowanego i gładkiego w ofercie oraz zapytać o parametry aktualnie dostępnych produktów.
