Dobór grubości XPS na fundament rzutuje na straty ciepła i trwałość budynku przez dekady. Zbyt cienka warstwa izolacji fundamentów oznacza mostki termiczne i wilgoć; zbyt gruba to niepotrzebne koszty. Polistyren ekstrudowany (styrodur) rozwiązuje oba problemy, ale tylko wtedy, gdy grubość izolacji jest dopasowana do konkretnej strefy fundamentowej i obciążeń.
Poniższa tabela zestawia grubość, docelowy współczynnik U i wymaganą klasę wytrzymałości XPS dla trzech stref fundamentowych. Wartości U i grubości to punkty wyjścia - ostateczny dobór potwierdza projekt dla konkretnej przegrody:
| Strefa fundamentowa | Grubość XPS | Współczynnik U | Klasa CS(10) |
|---|---|---|---|
| Cokół / nad gruntem (do 50 cm) | 5-8 cm | ≤ 0,3 W/(m²·K) | CS(10) 200 |
| Ławy / ściany piwnic (>50 cm) | 8-12 cm | 0,25 W/(m²·K) | CS(10) 300 |
| Płyta fundamentowa | 12-20 cm | 0,20 W/(m²·K) | CS(10) 500-700 |
Jaka grubość XPS sprawdzi się na fundament nad gruntem i cokół?
Dla fundamentu nad gruntem - cokołu i ściany fundamentowej zagłębionej do 50 cm - grubość XPS od 5 do 8 cm w zupełności wystarcza przy klasie wytrzymałości CS(10) 200. Na tej głębokości nacisk gruntu jest niewielki, więc wyższa klasa wytrzymałości nie jest wymagana przez obliczenia konstrukcyjne.

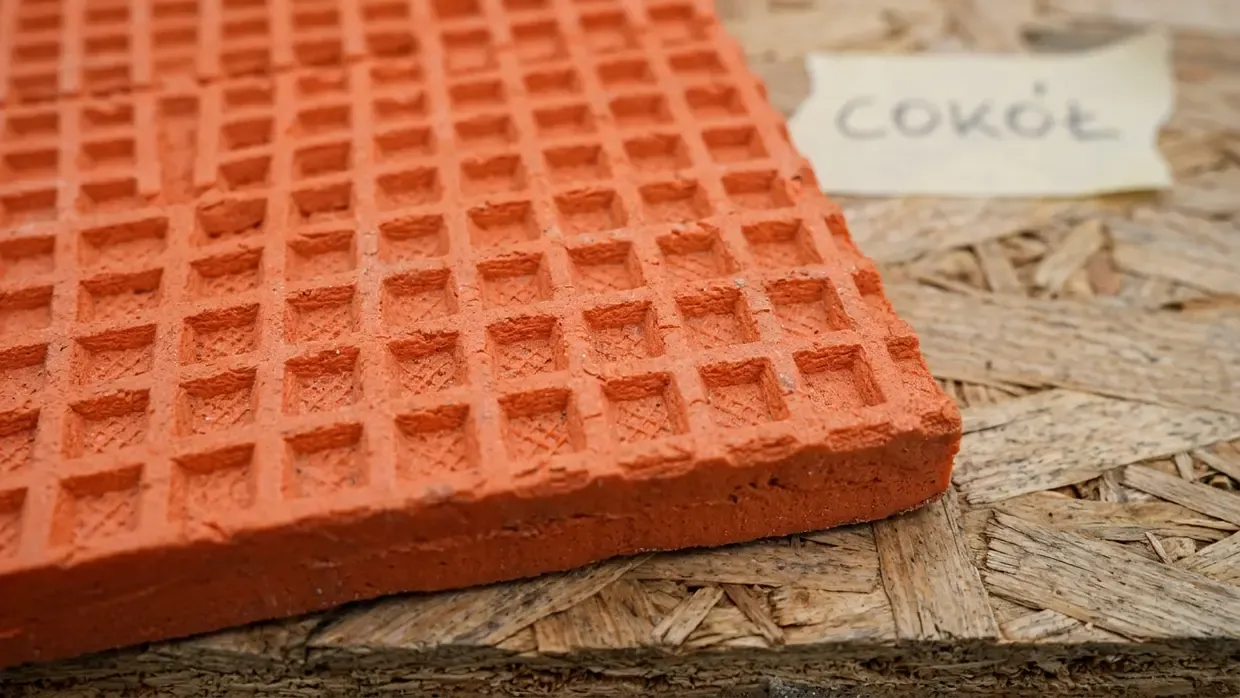

W strefie cokołu warto sięgnąć po płyty XPS o powierzchni waflowej. Taka faktura mechanicznie wiąże klej elewacyjny i siatkę zbrojącą, co ułatwia tynkowanie. Gładka powierzchnia sprawdza się tam, gdzie XPS pozostaje zakryty zasypem lub folią kubełkową i nie wymaga tynkowania.
XPS różni się od EPS (styropianu) strukturą materiału: XPS posiada strukturę zamkniętokomórkową, podczas gdy EPS zbudowany jest z komórek otwartych. Dzięki strukturze zamkniętokomórkowej XPS osiąga nasiąkliwość wodą poniżej 0,7%, co czyni go bardziej odpornym na wilgoć gruntową niż EPS w zastosowaniach fundamentowych.
Jak dopasować grubość izolacji cokołu do współczynnika przenikania ciepła U?
Dla podłogi na gruncie i płytkiej strefy fundamentowej współczynnik przenikania ciepła U nie powinien przekraczać 0,3 W/(m²·K). Warstwa styroduru 5-8 cm, przy współczynniku lambda na poziomie 0,029-0,036 W/(m·K), pozwala osiągnąć ten parametr bez nadmiernego pogrubiania przegrody. Dobierając grubość, uwzględnij wartość lambda podaną przez producenta dla konkretnej płyty oraz całą konstrukcję przegrody - sama lambda i grubość płyty nie wystarczą do obliczenia U.
Jaką grubość XPS wybrać na ławy i ściany piwnic głęboko pod gruntem?
Zagłębienie ławy fundamentowej lub ściany piwnicy powyżej 50 cm pod poziom gruntu zwiększa wymagania termiczne. XPS o grubości 8-12 cm pozwala osiągnąć rygorystyczny współczynnik U na poziomie 0,25 W/(m²·K). Docelową wartość każdorazowo potwierdza projekt budynku dla danej przegrody.
W tej strefie stosuje się wyłącznie płyty XPS o gładkiej powierzchni z nasiąkliwością wodą poniżej 0,7%, co jest istotne przy długotrwałym kontakcie z wilgocią gruntową. Zalecana klasa wytrzymałości to CS(10) 300, wyższa niż CS(10) 200 stosowana przy cokołach, jednak dokładny dobór klasy powinien wynikać z obliczeń projektowych.
Jaka klasa wytrzymałości na ściskanie jest wymagana dla fundamentów głębokich?
Dla fundamentów głębokich obligatoryjnie stosuje się materiał o klasie CS(10) 300 lub wyższej - dobór klasy zależy od projektu i obliczeń konstrukcyjnych. CS(10) 300 oznacza odporność na naprężenie ściskające do 300 kPa, co odpowiada obciążeniu 13 000 kg/m².
Na dużej głębokości grunt wywiera na ścianę piwnicy lub ławę fundamentową znacznie silniejszy napór niż przy powierzchni. Izolacja o niewystarczającej klasie - np. CS(10) 200 stosowanej przy cokołach - odkształca się pod tym naporem, tracąc zakładaną grubość i obliczeniową wartość U. Minimalną wymaganą klasę CS(10) podaje architekt lub konstruktor na podstawie obliczeń dla konkretnej głębokości posadowienia i rodzaju gruntu. Wykonawca nie może samodzielnie zastąpić materiału klasą niższą.
Ile centymetrów XPS ułożyć pod płytę fundamentową?
Pod płytą fundamentową obejmującą cały budynek stosuje się XPS o grubości od 12 do 20 cm - najgrubszą warstwę spośród wszystkich stref fundamentowych. Taki zakres pozwala osiągnąć współczynnik U rzędu 0,20 W/(m²·K), wymagany zwłaszcza w budownictwie pasywnym i energooszczędnym, przy czym dokładna wartość zależy od całej konstrukcji przegrody i wymagań projektu. Płyta fundamentowa przenosi znacznie większe obciążenia rozproszone niż ściana piwnicy, co wprost przekłada się na wymagania dotyczące klasy wytrzymałości XPS. Opór cieplny warstwy 15 cm XPS wynosi około 4,5 m²·K/W, co tworzy skuteczną barierę termiczną od strony gruntu. W budownictwie pasywnym wymaganą grubość izolacji pod płytą fundamentową uzyskuje się przez układ warstwowy 2 x 10 cm, gdzie dwie warstwy płyt XPS po 10 cm układa się prostopadle do siebie.
Jakie naprężenia ściskające musi znosić izolacja pod całą płytą budynku?
Pod całą płytą budynku stosuje się polistyren ekstrudowany w klasie CS(10) od 500 do 700 - wyższej niż CS(10) 300 wymagane przy fundamentach głębokich. Izolacja przenosi tu ogromne obciążenia rozproszone od ciężaru całej konstrukcji, dlatego wymaga najwyższych parametrów mechanicznych. Taka wytrzymałość gwarantuje stabilność posadowienia całego budynku i brak osiadania materiału w czasie. Dokładną klasę CS(10) określa projekt konstrukcyjny w zależności od obciążeń i warunków gruntowych. Niższa klasa niż projektowana oznaczałaby ryzyko stopniowego odkształcania izolacji pod ciągłym obciążeniem rozproszonym - efekt nieodwracalny po zasypaniu i zalaniu płyty.
Jak prawidłowo zamontować i zabezpieczyć płyty XPS w gruncie?
Płyty XPS można układać bezpośrednio w gruncie, jednak skuteczność izolacji zależy od właściwej kolejności warstw i ochrony materiału przed uszkodzeniami mechanicznymi. Polistyren ekstrudowany dzięki zamkniętokomórkowej strukturze wykazuje nasiąkliwość poniżej 0,7% przy krótkim kontakcie z wodą i poniżej 3% przy długotrwałym zanurzeniu - pod warunkiem że otaczające warstwy technologiczne są wykonane poprawnie.
Jaka hydroizolacja powinna znaleźć się bezpośrednio pod płytami XPS?
Bezpośrednio pod płytami XPS układa się szczelną hydroizolację bitumiczną, która stanowi główną zaporę dla wody gruntowej - jej rodzaj i system dobiera się zgodnie z projektem i zaleceniami producenta. Najczęściej jest to gruba mata membranowa lub papa termozgrzewalna, trwale odcinające dostęp wilgoci gruntowej do konstrukcji, na których opierają się płyty XPS.
Oba materiały układa się na zagruntowanym podłożu betonowym - grunt bitumiczny poprawia przyczepność hydroizolacji do betonu i eliminuje ryzyko odspojenia. Papa termozgrzewalna wymaga podgrzewania palnikiem podczas układania, co zapewnia trwałe połączenie z podłożem. Mata membranowa mocuje się mechanicznie lub za pomocą kleju bitumicznego, zależnie od zaleceń producenta systemu.
Warstwa hydroizolacji musi być ciągła, szczególnie w narożach i na połączeniach, gdzie przerwy tworzą punkty wnikania wilgoci. Dopiero na tak przygotowanym podłożu układa się płyty XPS, które chronią hydroizolację przed uszkodzeniami termicznymi i mechanicznymi od strony gruntu.
Jak zabezpieczyć styrodur przed uszkodzeniem mechanicznym przy zasypywaniu?
Przed zasypaniem wykopu styrodur wymaga ochrony fizycznej przed ostrym gruzem i kamieniami, które mogą uszkodzić strukturę płyt ocieplenia fundamentów. Do zabezpieczenia stosuje się folię kubełkową, a w uzasadnionych przypadkach także systemowy dren obwodowy - sposób i kolejność montażu zależy od zastosowanego systemu izolacji i drenażu oraz warunków gruntowych.
Folia kubełkowa tworzy mechaniczną barierę między styrodurem a zasypem, rozkładając punktowe naciski od kamieni i gruzu na większą powierzchnię. Dren obwodowy, jeśli jest stosowany, pełni równocześnie drugą funkcję - odprowadza nadmiar wody gruntowej od fundamentu, odciążając hydroizolację.
Jaka jest prawidłowa kolejność układania warstw izolacji fundamentu?
Przykładowa kolejność warstw na ścianach fundamentowych, stosowana w typowych systemach izolacji, może wyglądać następująco:
- Podłoże betonowe
- Grunt bitumiczny
- Hydroizolacja
- XPS
- Folia kubełkowa
- Zasyp wykopu
Grunt bitumiczny wyrównuje chłonność podłoża betonowego i zapewnia przyczepność dla hydroizolacji. XPS trafia na gotową powierzchnię - dopiero wtedy współczynnik przewodzenia ciepła materiału przekłada się na rzeczywistą izolacyjność, bez mostków wilgoci od strony gruntu. Folia kubełkowa zamyka układ od zewnątrz, chroniąc płyty XPS przed mechanicznym uszkodzeniem podczas zasypywania wykopu. Dokładny układ warstw należy każdorazowo uzgodnić z projektem i zaleceniami producenta systemu hydroizolacji.
Jak uniknąć błędów projektowych i mostków termicznych w izolacji fundamentów?
Nawet XPS o właściwych parametrach termicznych nie spełni swojej funkcji, jeśli projekt lub wykonawstwo pomijają krytyczne detale. Mostki termiczne w narożach i stykach płyt XPS to najczęstsze źródło niekontrolowanej ucieczki ciepła w dolnych partiach budynku. Zaniedbania na etapie projektowania - jak niedopasowanie klasy CS(10) do obliczeń konstrukcyjnych - przenoszą się na błędy wykonawcze, których skutki ujawniają się dopiero po latach.
Jak dopasować klasę wytrzymałości CS(10) do obliczeń konstrukcyjnych architekta?
Klasę CS(10) określa architekt w projekcie konstrukcyjnym - wykonawca nie ma prawa zastąpić jej niższą wartością. Minimalna wartość naprężeń ściskających podana w projekcie decyduje o tym, który wariant XPS wolno wbudować w fundament.
Zastosowanie płyty XPS o klasie CS(10) niższej niż projektowana grozi osiadaniem i pękaniem fundamentów. W budownictwie energooszczędnym, gdzie izolacja fundamentów przenosi obciążenia całego budynku przez dziesięciolecia, taka zamiana oznacza ryzyko trwałych uszkodzeń konstrukcji. Przed zakupem materiału wykonawca weryfikuje w dokumentacji projektowej dokładną wartość CS(10) - nie szacuje jej na podstawie własnego doświadczenia.
Jak zachować ciągłość warstwy izolacyjnej w narożach budynku?
Ciągłość warstwy izolacyjnej w narożach budynku można skutecznie zapewnić stosując płyty XPS z frezem schodkowym, łączone na zakładkę - eliminują szczeliny, przez które ucieka ciepło. Płyty z bokami prostymi stykają się krawędziami bez wzajemnego zazębienia, co w narożach tworzy przerwy w izolacji i bezpośrednie mostki termiczne.
Frez schodkowy pozwala na wzajemne wsunięcie sąsiednich płyt XPS, dzięki czemu połączenie w narożu pozostaje szczelne nawet przy drobnych odchyłkach wykonawczych. W miejscach zmiany kierunku ściany fundamentowej zakładkowe łączenie płyt XPS jest jednym ze sprawdzonych sposobów na zachowanie pełnej ciągłości warstwy izolacyjnej.
Jaki jest szacunkowy koszt zakupu XPS na ławy fundamentowe?
Szacunkowy koszt warstwy 10 cm płyt XPS w klasie CS(10) 300 dla typowej ławy fundamentowej o długości 60 mb wynosi obecnie od 5 800 do 6 800 zł. Wartość zależy od wybranego producenta oraz aktualnych cen rynkowych i może się różnić w zależności od regionu i okresu zakupu. Płyty XPS o niskim współczynniku przewodzenia ciepła należą do droższych materiałów izolacyjnych, jednak ława fundamentowa typowego domu jednorodzinnego wymaga stosunkowo niewielkiej ilości materiału w porównaniu z płytą fundamentową pod całym budynkiem.
Jaką trwałość zapewnia izolacja XPS pod płytą w budownictwie wielorodzinnym?
W dużych inwestycjach wielorodzinnych z podziemnymi halami garażowymi i piwnicami niezawodność materiału izolacyjnego decyduje o rentowności projektu. Zastosowanie płyt XPS o grubości 12 cm i klasie CS(10) 500 pod całą płytą fundamentową zapewnia deweloperowi około 50-letnią trwałość izolacji. Taka żywotność minimalizuje ryzyko kosztownych napraw związanych z przemarzaniem konstrukcji lub osiadaniem budynku, a klasę i grubość zawsze potwierdza projekt konstrukcyjny.
Jak grubość XPS na fundament wpływa na trwałość i skuteczność izolacji całego budynku?
Artykuł pokazuje, że grubość XPS zależy przede wszystkim od strefy fundamentowej: 5-8 cm przy cokole, 8-12 cm przy ławach i ścianach głęboko pod gruntem, aż po 12-20 cm pod płytą fundamentową. Równie ważna jak grubość jest klasa wytrzymałości CS(10) - od 200 przy cokołach po 500-700 pod płytą - którą określa architekt i której wykonawca nie może zmienić na niższą. Prawidłowa kolejność warstw, ciągłość izolacji w narożach i właściwa hydroizolacja decydują o tym, czy XPS spełni swoją funkcję przez dekady, a nie tylko na papierze w projekcie.
